Мозаичное представление означает разделение модели на управляемые рабочие зоны. Такой прием облегчает работу с большим количеством данных и оптимизирует совместную обработку данных членами проектной группы.
Существующие поверхности грунта
Существующая модель поверхности грунта области большого коридора может быть создана в виде мозаики: по одному элементу мозаичного изображения на каждом чертеже. Таким образом, проект представляет собой набор отдельных мозаичных изображений. Если области смежных поверхностей необходимо использовать совместно для печати или анализа, используйте ссылки на данные. При проектировании трассы профили поверхности грунта (существующая поверхность грунта), полученные от каждого элемента мозаичного изображения поверхности, могут быть объединены в один вид профиля для отображения смежного вида профиля существующей поверхности грунта.
Большие части участков
Концепция мозаичного изображения модели также эффективна при работе с большой частью участка. Модели земельных участков и коридора могут быть разделены на элементы мозаичного изображения таким образом, чтобы проектировщики могли работать одновременно с несколькими элементами мозаичного изображения или фазами проекта.
Несколько областей для коридоров
При моделировании длинных коридоров или сетей коридоров рекомендуется создать несколько областей. Обычно области коридора применяются для обозначения назначения различных конструкций, причем граница каждой области отделяет конструкцию с одним назначением от конструкции с другим назначением. Тем не менее можно добавлять области без изменения конструкций. Дополнительные области удобны в управлении — диалоговое окно "Свойства коридора" можно использовать для отключения моделирования областей, которые не требуются для текущих операций (см. рисунок 13). Это ускоряет процесс перестроения коридора.

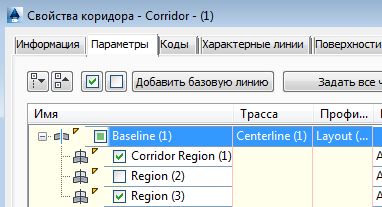

Рисунок 13. Отключение областей коридора и базовых линий
Если коридор содержит некоторые области с незначительным количеством изменений поверхности или конструкции, для увеличения скорости обработки следует уменьшить частоту моделирования коридора.
