Примите к сведению следующие рекомендации по приемам работы при использовании инструментов оформления выходных чертежей:
Листов в файле
В некоторых случаях бывает удобно сохранить один лист в файле, чтобы группа пользователей могла работать с различными листами в одно и то же время.
Если выбрано сохранение в одном файле более одного листа, для поддержания оптимальной производительности рекомендуется сохранять не более 10 листов в одном файле.
Назначение меток данным в листах
Рекомендуется добавлять метки к чертежам планов в файле листа. Именно поэтому ссылки на данные используются Мастером "Создание листов". Такой подход позволяет более эффективно добавлять и поддерживать метки, предназначенные для окончательной проектно-технической документации.
Перед созданием рамок вида следует подготовить стили видов профиля и наборы данных.
Рекомендуется подготовить и выбрать желательный стиль для видов профиля и наборов данных до работы с Мастером "Создание рамок вида". В этом случае при использовании Мастера "Создание рамок вида" необходимый стиль для видов профиля и наборов данных на листах может быть выбран при создании группы рамок вида.
Важно также понимать, что если Мастер создания нескольких видов профиля запускается из Мастера "Создание листов", многие его функции становятся недоступными.
Например, недоступны страницы параметров "Общие", "Диапазон пикетов" и "Параметры множественной печати" Мастера "Создание нескольких видов профиля", если он вызван из Мастера "Создание листов".
Эти функции здесь недоступны потому, что данные параметры уже выбраны в процессе создания рамок вида — на первых страницах Мастера "Создание рамок вида". Вычисление протяженности границ, которые могут поместиться в видовой экран шаблона, определяется в ходе создания рамок вида и по существу зависит от этих настроек. Эти настройки обеспечивают должное расположение рамок вида.
Если необходимо изменить параметры вида профиля, недоступные для редактирования в процессе создания листов (например стиль вида профиля или набор данных), эти данные необходимо редактировать при создании рамок вида (с помощью Мастера "Создание рамок вида"). Таким образом, может возникнуть необходимость удалить группу рамок вида и создать ее заново с использованием требуемых параметров.
Добавление масштабного коэффициента к имени листа

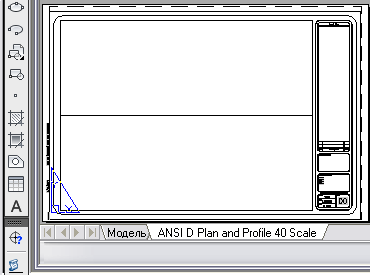

При назначении имен листам, используемым в шаблонах оформления выходных чертежей, может оказаться полезным добавлять к их именам масштабный коэффициент, используемый в видовых экранах. На следующем рисунке показан пример имени листа, включающий масштабный коэффициент, использованный в видовом экране: ANSI D Plan and Profile 40 Scale.
Рисунок 18. Имя листа, содержащее масштабный коэффициент
