Следует разобраться с некоторыми значимыми параметрами цифровых моделей рельефа по регулярной сетке (DEM).
Если есть возможность выбирать исходные данные для существующих поверхностей грунта, предпочтительно создавать сетчатые поверхности, а не поверхности TIN (поверхности с нерегулярной треугольной сетью). Для больших поверхностей различия в требованиях к системной памяти являются значительными. Действует следующее общее правило: для сетчатой поверхности (такой как DEM) требуется приблизительно одна шестая часть (17%) от объема памяти, необходимой для той же самой поверхности в формате TIN.
Экспортирование файла DEM
AutoCAD Civil 3D позволяет экспортировать файлы DEM из поверхности. В момент экспорта можно увеличить шаг сетки, чтобы уменьшить размер файла. На рис. 3 изображено меню, используемое для запуска процесса экспорта.

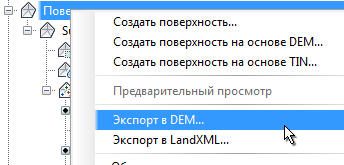

Рисунок 3. Экспорт файла DEM
В диалоговом окне "Экспорт поверхности в DEM", показанном на рисунке 4, можно задать шаг сетки в экспортируемом файле DEM. Шаг сетки, равный 2, покрывает заданную площадь, содержащую одну четверть от числа точек, необходимых для сетки с шагом, равным 1. Для создания файла DEM меньшего размера и с меньшей детализацией следует использовать большее числовое значение параметра.
Определение отметки в точках сетки
Важным параметром экспорта является метод определения отметки в каждой точке. Можно либо создавать выборку отметок поверхности в точке сетки, либо вычислять среднюю отметку по соседним точкам. Второй метод (усреднение) требует больших затрат времени. Для повышения эффективности следует использовать опцию выборки поверхности, как показано на рис. 4.

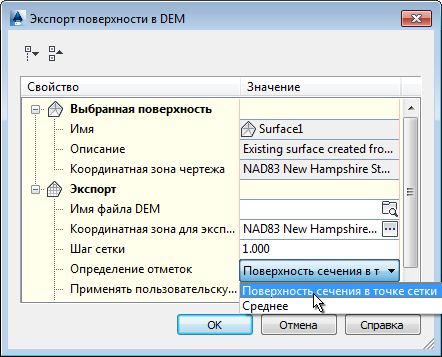

Рисунок 4: Оптимизация параметров экспортированного файла DEM
