Инструменты компоновки участков можно использовать для автоматического или полуавтоматического разделения существующих участков. Автоматический режим позволяет использовать инструменты компоновки участков для автоматической компоновки и предварительного просмотра новых участков, которые будут занимать имеющуюся площадь. При отключении автоматического режима инструменты компоновки будут формировать предлагаемые новые участки по одному.
Автоматический режим
Установка флажка "Автоматический режим" для инструментов компоновки участков, как показано на рисунке 3, позволяет быстро сформировать несколько новых участков. Автоматический режим лучше использовать с симметричными площадями и областями однородной формы. Для участков неправильной формы или расположенных в углах используйте ручной режим компоновки.
Рисунок 3. Переключение в автоматический режим
При включенном автоматическом режиме после задания начальной и конечной точек внешней границы выводится графика предварительного просмотра с предлагаемыми на основе заданных критериев новыми участками. Если предлагаемое решение, как на представленном на рисунке 4 примере, принимается, участки создаются одновременно.
В автоматическом режиме флажок "Перераспределить оставшуюся часть" снят.

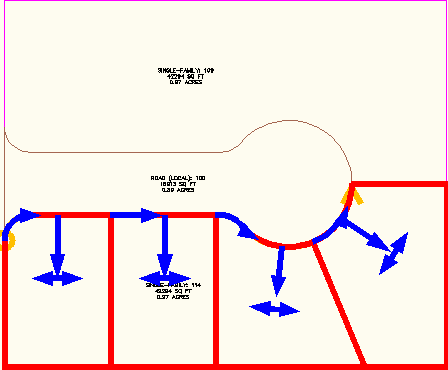

Рисунок 4. В автоматическом режиме выполняется предварительный просмотр участков, которые будут заполнять имеющуюся площадь
Размеры участка можно определить, задав минимальную длину внешней границы и минимальную площадь.
При первоначальной компоновке участков можно использовать дополнительные параметры, такие как смещение от внешней границы, минимальные ширина и глубина. Параметры назначения размеров участков обеспечивают непрерывность рабочей процедуры. При отказе от предлагаемого решения можно просто откорректировать параметры, и графика образца для просмотра будет обновлена в динамическом режиме.
Если требуется разделить большой участок неправильной формы, в зависимости от используемого метода создания (по углу, по направлению, по линии) можно создать участки разного размера. При работе с участками неправильной формы рекомендуется создавать задние линии земельных участков и разделять площадь на полосы, блоки и фрагменты, что улучшит результаты использования инструмента.
Компоновка участков в полуавтоматическом режиме
Инструменты компоновки участков можно использовать для формирования участков в полуавтоматическом режиме. Для этого отключите автоматический режим при работе с командами назначения размеров участков так, чтобы инструменты создания формировали участки по одному. При отключении автоматического режима отображается образец для просмотра только для одного участка, формируемого в данный момент. Несмотря на отключение автоматического режима, инструменты для участков строят предлагаемый новый участок на основании заданных критериев, как показано на рисунке 5.

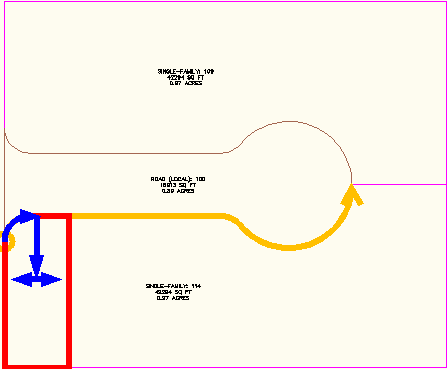

Рисунок 5. Полуавтоматический режим с образцом решения для одного участка
Если при отключенном автоматическом режиме предложенное решение принимается, графикой для предварительного просмотра отображается следующий предлагаемый новый участок, как показано на рисунке 6. Имеется возможность принятия решений по одному.

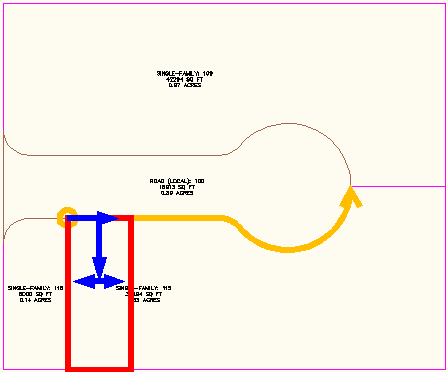

Рисунок 6. Просмотр решений по одному при отключенном автоматическом режиме
