В следующих разделах представлены рекомендации по отображению трубопроводных сетей в видах профилей и сечений.
Внешний вид трубы на виде сечения
Сечения труб вычерчиваются с использованием системной переменной FACETDEV (Отклонение в фасетах). Эта переменная управляет сглаживанием (тесселяцией) изогнутых кромок труб на виде сечения.
Принятое по умолчанию значение переменной FACETDEV обычно приводит к отображению участков труб на видах сечений в форме сегментов линий, а не сглаженных кривых. На следующей иллюстрации показан вид сечения эллиптического водовыпуска, когда для переменной FACETDEV установлено значение 0,5 фута.
Если установить для переменной FACETDEV меньшее значение (например, 0,01), сечение трубы приобретет более округлые очертания, как показано на следующей иллюстрации.
Число, задаваемое для отклонения в фасетах, определяет максимальное расстояние от хорды до дуги при том, что хорда — это кромка, создаваемая при фасетизации кривой для получения истинной математической дуги. Отклонение в фасетах может иметь значение выше 0, верхней границы не существует. Чем меньшее значение переменной установлено, тем больше сегментов используется для вычерчивания трубы. Минимальное количество сегментов — 8.
Максимальное количество фасет определяется значением переменной FACETMAX. Эта переменная может иметь значение от 100 до 10 000. Обратите внимание на то, что задание низкого значения переменной FACETDEV и высокого значения FACETMAX неблагоприятно влияет на производительность работы с чертежом.
FACETDEV и FACETMAX являются переменными AutoCAD Civil 3D (а не AutoCAD). Поэтому они не упоминаются при использовании команды AutoCAD УСТПЕРЕМ.
Изменение переменной FACETDEV
- В командной строке введите FACETDEV.
- В ответ на запрос о задании нового значения отклонения в фасетах введите 0,01. Чем большая степень сглаживания требуется, тем меньшее значение переменной следует вводить.
Отображение соединений труб в профиле
Используйте параметр подчистки межтрубных соединений в диалоговом окне "Стиль труб" (как показано на рисунке 4) для улучшения вида профилей труб, чтобы на изображении они были выровнены нужным образом. Этот флажок не установлен по умолчанию, поэтому его следует установить.
Включение подчистки труб
- Выберите трубу в чертеже.
- Щелкните правой кнопкой мыши и выберите "Редактировать стиль труб".
- Перейдите на вкладку "Профиль" в диалоговом окне "Стиль труб".
- Установите флажок "Подчистить соединения труб".

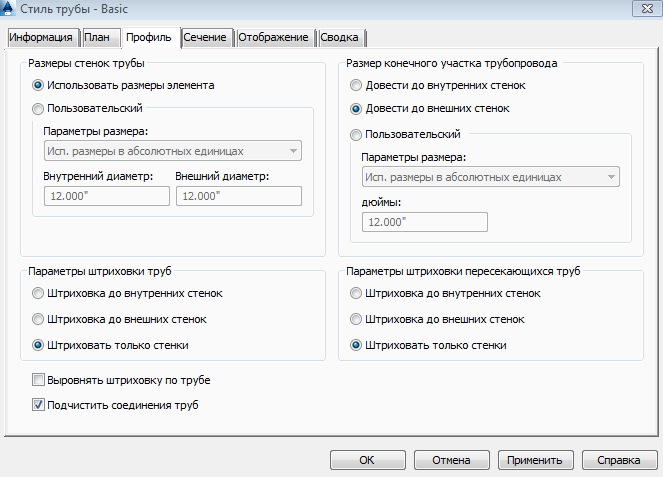

Рисунок 4. Диалоговое окно для задания подчистки соединений труб
Создание из трассы
Создание трассы из элементов сети является хорошим способом для формирования профилей ветвей трубопровода. Если в соответствии со стандартами предприятия требуются профили для осевых линий трубопроводной сети используйте команду "Создать трассу из элементов сети" для преобразования трасс в сети.
Редактирование на виде профиля с помощью ручек
При редактирования труб и колодцев с помощью ручек в виде профиля рекомендуется использовать прозрачную команду отметки/пикета. Это удобно при необходимости установить ручку (Концы труб/Край колодца или отстойника) на определенной отметке. Через колодцы также можно сопоставить верх или дно соседних труб. Обычно редактирование с помощью экранных ручек упрощает процесс изменения откосов и отметок.
Преобразование 3D полилиний
Удобным способом создания профилей водопроводных или газопроводных сетей является создание 3D полилинии и ее преобразование в трубопроводную сеть.
Преобразование 3D полилинии
- Для преобразования данных съемки в объект - 3D полилиния используется объект съемки.
- Команда "Создать трубопроводную сеть из объекта" служит для преобразования 3D полилинии в трубопроводную сеть.
Размещение колодцев сети в AutoCAD Civil 3D будет выполнено на основе вершин 3D полилинии.
