В следующих раздела представлены рекомендуемые практические приемы, которые помогут специалисту, начинающему работать с чертежами, избежать ошибок.
Предотвращение масштабирования
При использовании трехмерного чертежа вставьте в этот файл чертеж трехмерной съемки. Необходимо проконтролировать, чтобы единицы измерения случайно не были масштабированы в другие единицы. Например, если в чертеже используются британские единицы измерения, они могут быть случайно масштабированы в метрические единицы измерения. Для предотвращения масштабирования установите значение INSUNITS равным 0.
Использование ссылок для уменьшения размера чертежа
Создавайте поверхность непосредственно из файла точек, а не с помощью импорта точек COGO. Такой способ позволяет исключить хранение в памяти системы обновляемых меток данных точек. Вместо того, чтобы начинать проект в том же чертеже, в котором находится поверхность, создайте быструю ссылку на данные поверхности. Такой способ позволяет значительно сократить размер активного чертежа.
Называйте объекты осмысленно
Выработайте соглашение по именованию с именами, позволяющими различать объекты. Очень важно использовать согласованные и содержательные имена, так как с чертежами могут работать несколько человек в организации.
Использование минимальных стилей объектов
Для обеспечения наиболее эффективной обработки следует применять такие стили, в которых количество отображаемых элементов очень мало или такие элементы вообще отсутствуют. Стили с минимальным отображением прочерчиваются быстрее, и их применение особенно рационально для таких крупных объектов, как поверхности, группы точек и коридоры.
Стили с минимальным отображением можно использовать при концептуальном проектировании, на начальных стадиях проектов, а также в случаях, когда необходимо запретить отображение поверхности или какого-либо другого крупного объекта. Они могут также применяться к другим объектам в зависимости от типа чертежей. Минимальные стили для таких объектов, как поверхности и коридоры, следует настраивать как в двумерном, так и в трехмерном режимах отображения, чтобы использовать их максимально эффективно.
При разработке коридоров можно создать дополнительные эффективные элементы конструкции. Для этого убедитесь, что для каждого элемента задан стиль форм без заливки или, по крайней мере, со сплошной заливкой, а не с образцами штриховки. На рисунке 2 представлено диалоговое окно "Стиль формы", в котором можно определить стиль формы для элемента конструкции.

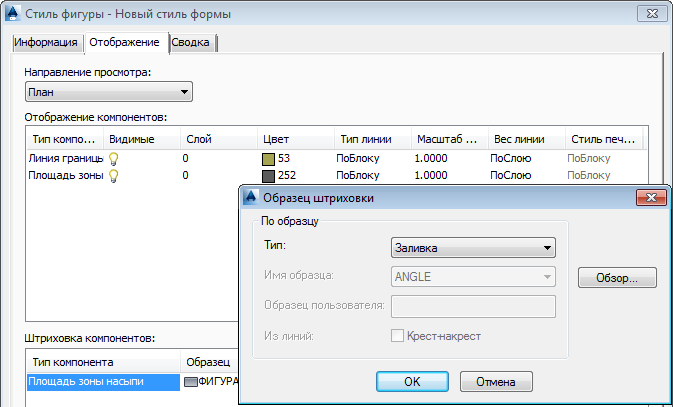

Рисунок 2. Редактирование стиля формы элемента конструкции
Отключение меток
Как и в случае стилей объектов, можно создавать отдельные стили меток для разных этапов проекта, а также для разных специальностей проектной группы. Например, целесообразно применение стиля без меток "No Label", особенно при работе с трассами, видами профилей и прочими объектами с наборами меток. Применив этот стиль, можно отключить все метки объекта. Можно отключить метки для исключения путаницы и сокращения времени построения на некоторых этапах проектирования.
Отключение всех меток для элемента:
- Щелкните правой кнопкой мыши узел элемента на вкладке "Параметры" в области инструментов.
- Выберите позицию "Редактировать значения по умолчанию для стиля метки".
- В диалоговом окне "Редактировать значения по умолчанию для стиля метки" задайте для видимости меток значение "ложь", как это показано на рисунке 3.

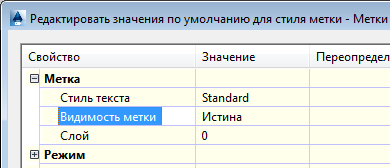

Рисунок 3. Отключение видимости метки для объекта
Если требуется быстро создать метку, содержащую только основные данные, следует упростить все текстовые и графические элементы, включая использование поворота, границ и параметра "Читаемый в плане". Вместо того чтобы создавать новый стиль метки, можно отредактировать текущий стиль с помощью "Создания стиля меток", временно отключив видимость метки, как это показано на рис. 4.

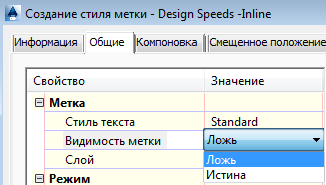

Рисунок 4. Отключение видимости метки
Использование слоев для управления дисплеем
Для ускорения обработки заморозьте или отключите слои чертежа, которые содержат объекты. По умолчанию объекты проектирования и их метки распределяются по нескольким слоям. Например, как показано на рис. 5, трассы, профили и прочие объекты проектирования дороги распределены по большому количеству различных слоев, имя каждого из которых начинается с C-ROAD. Если объединить объекты проектирования дорог на нескольких слоях, их будет проще включать или отключать.
Рисунок 5. Слои C-ROAD
Мнение практиков
Джек Стронгитарм (Jack Strongitharm), специалист по применению Autodesk Civil 3D в Великобритании и Ирландии поделился некоторыми отличными идеями. В блоге Джека приводятся дополнительные рекомендации и подсказки: http://fromthegroundup.typepad.com/from_the_ground_up/
