В следующем примере показан рекомендуемый способ вставки и добавление аннотаций к данным участкам. Данная операция включает три части:
- Вставка внешней ссылки чертежа участка в чертеж с объектами AutoCAD.
- Нанесение меток на линии участков.
- Редактирование нанесенных меток.
Откройте source.dwg и current.dwg в C:\Program Files\AutoCAD 2015\C3D\Help\Civil Best Practices Guide.
- Полностью разверните окно чертежа current.dwg и выберите вкладку "Вставка"
панель "Ссылка" "Вставить"
. В диалоговом окне "Выбор файла внешней ссылки" перейдите в папку с файлом source.dwg, выберите этот файл и нажмите "Открыть". - В диалоговом окне "Внешняя ссылка" задайте для параметра "Точка вставка" значение "0,0,0", для параметра "Масштаб" - "1,1,1" и для параметра "Угол поворота" - "0".
В поле "Задание пути" рекомендуется выбрать значение "Относительный путь".

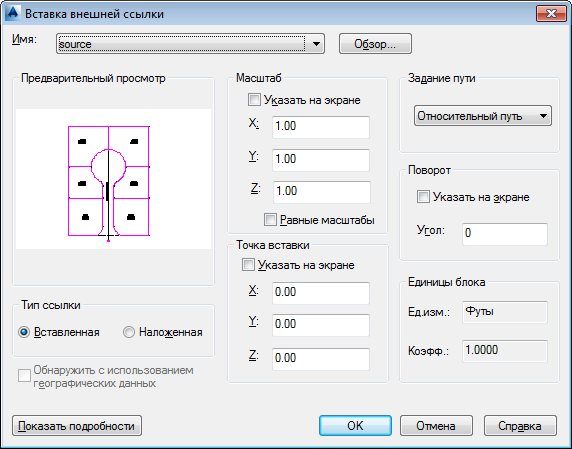

Рисунок 15. Необходимые параметры для нанесения метки на внешнюю ссылку
- Нажмите "OK".
- Добавьте метки таким же способом, как и для обычных данных. Выберите вкладку
. Создайте метки для всех линий и кривых, относящихся к земельным участкам LOT7 и LOT16 (это они расположены во внешнем чертеже). Команды, управляющие созданием меток, работают точно так же, как и при создании меток для обычных объектов. - Выберите участок, расположенный во внешнем чертеже, и щелкните на нем правой кнопкой. Посмотрите, какие команды доступны для объектов внешних ссылок. Прим.:
При выборе данных, размещенных во внешнем чертеже, они выделяются пунктиром. Команды для работы с данными внешних ссылок по-разному влияют на поведение соответствующих меток. Если отсоединить или внедрить внешнюю ссылку, метки удаляются и их приходится создавать заново.
- Щелкните правой кнопкой мыши на участке на текущем чертеже; открывается контекстное меню, показанное на рисунке 16.
Рисунок 16. Контекстное меню объекта внешней ссылки
Прим.:При добавлении меток к внешним ссылкам для избежания путаницы присвойте им имена. В редакторе компонентов текста можно добавить правило оформления текста метки внешнего объекта. Так внешние ссылки можно будет без труда отличить от объектов текущего чертежа.
