ПростойТротуар

Данный элемент конструкции используется для вставки звеньев, определяющих бетонный тротуар с возможностью добавления бульваров.

Данный элемент конструкции входит в группу элементов "Начало работы", которая используется для простого моделирования дорожного полотна и в учебных целях.

Присоединение

Точка привязки находится на внутреннем крае внутреннего буфера.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, в направлении которой вставляется элемент конструкции	Слева / Справа	Справа
Ширина	Ширина бетонного тротуара	Числовое, положительное	1,8 м 6,0 фута
Глубина	Толщина бетонного тротуара	Числовое, положительное	0,1 м 0,333 фута
Ширина буфера 1	Ширина внутренней буферной зоны	Числовое, положительное	0 футов, м
Ширина буфера 2	Ширина наружной буферной зоны	Числовое, положительное	0 футов, м

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Нет.

Режим

Звенья для внутренней буферной зоны, тротуара и внешней буферной зоны вставляются на горизонтальном откосе снаружи от точки привязки. Чтобы пропустить буферные зоны, для них следует установить ширину, равную нулю.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции прорисовывает буферную зону и зону бульвара в соответствии с заданными входными параметрами.

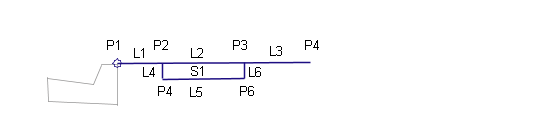

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Codes (Коды)	Описание
P2	Тротуар_Внутр	Внутренний край тротуара на проектной поверхности
P3	Тротуар_Внешн	Внешний край тротуара на проектной поверхности
L1	Верх База отсчета
L2	Верх Тротуар	Верхние звенья конструкции тротуара
L3	Верх База отсчета
L4 - L6	Тротуар База отсчета
S1	Тротуар	Площадь бетонного тротуара
