ПокрытиеСУширениемПоПоперечномуУклону2

Данный элемент конструкции накладывается на существующую дорогу без гребня и добавляет одну или более полос движения к левой и правой кромкам, обеспечивается соответствие существующему поперечному уклону полосы.

Присоединение

Точка привязки находится на внутренних кромках проектной поверхности на полосах уширения.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Расстояние до левой точки вставки	Смещение левой точки вставки. Представляет собой точку, в которой на левой стороне начинается полоса уширения, обычно точка размещается на существующем левом крае дорожного покрытия.	Числовое	0,0
Расстояние до правой точки вставки	Смещение правой точки вставки, как правило, находится на правом крае дорожного покрытия	Числовое	0,0
Толщина покрытия	Толщина покрытия выше существующей проектной поверхности	Числовое, положительное	0,100 м 0,30 фута
Ширина левой стороны	Ширина левой полосы уширения	Числовое, положительное	3,6 м 12,0 футов
Ширина справа	Ширина правой полосы уширения	Числовое, положительное	3,6 м 12,0 фут
Толщина покрытия 1	Расстояние от проектной поверхности до слоя "Покрытие1"	Числовое, положительное	0,025 м 0,083 фута
Толщина покрытия 2	Расстояние между слоями "Покрытие1" и "Покрытие2"	Числовое, положительное	0,025 м 0,083 фута
Толщина основания	Расстояние между покрытием 2 и основанием	Числовое, положительное	0,100 м 0,333 фута
Толщина дополнительного слоя основания	Расстояние между дополнительным слоем основания и верхом слоя основания	Числовое, положительное	0,300 м 1,0 фут

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Существующая поверхность	Имя поверхности, определяющей существующее дорожное полотно. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности.	Требуется
Расстояние до левой точки вставки	Может использоваться для переопределения фиксированного значения "Расстояние до левой точки вставки" и привязки точки к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до правой точки вставки	Может использоваться для переопределения фиксированного значения "Расстояние до правой точки вставки" и привязки точки к смещению трассы Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина левой стороны	Может использоваться для переопределения фиксированного значения "Ширина левой полосы" и привязки края полосы к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина справа	Может использоваться для переопределения фиксированного значения "Ширина справа" и привязки кромки полосы к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Поперечный уклон в %	Рассчитанный поперечный уклон на существующей поверхности от точки "Выборочная точка" до точки "Точка вставки"	Числовое

Режим

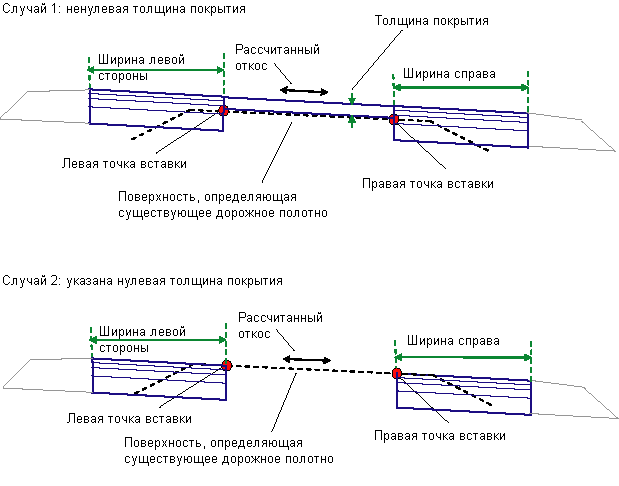

Определяются отметки левой и правой точек вставки на существующей поверхности, и рассчитывается откос между двумя точками. Если задан ненулевой параметр "Толщина покрытия", над существующей полосой добавляется слой покрытия с рассчитанным откосом. Замкнутая форма покрытия создается с помощью наложения одного или нескольких звеньев на существующую поверхность. Полосы уширения с заданной шириной и рассчитанным поперечным уклоном вставляются в наружном направлении от кромок покрытия.

Если параметр "Толщина покрытия" не равен нулю, в наружном направлении от смещений точек вставки на существующем уклоне вставляются полосы уширения.

Слои дорожного покрытия с обоих концов замыкаются вертикальными звеньями. Одно вертикальное звено также размещается от внутренней кромки дополнительного слоя основания до существующей поверхности.

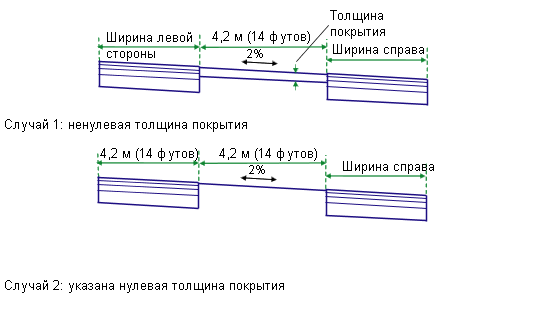

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки присоединяется к любой удобной точке. Слой покрытия показан с одинаковой толщиной и шириной 4,2 метра или 14 футов с поперечным уклоном -2%. Полосы уширения продлеваются от кромок покрытия на заданную ширину и глубину с откосом -2%.

В режиме моделирования элемент конструкции регулирует положения и откосы, заданные точками вставки и существующей поверхностью.

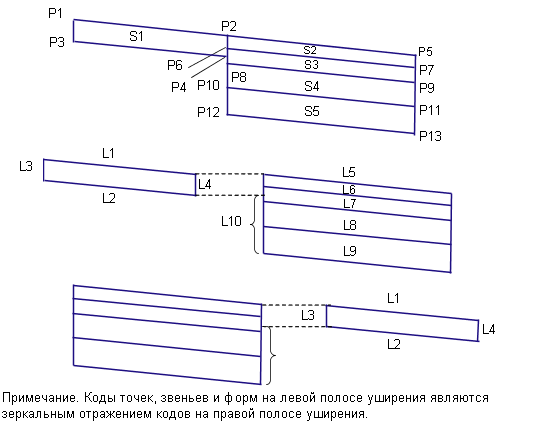

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P5	КПЧ	Внешний край полосы уширения на проектной поверхности
P7	КПЧ_Покрытие1	Внешний край полосы уширения на слое "Покрытие1"
P9	КПЧ_Покрытие2	Внешний край полосы уширения на слое "Покрытие2"
P11	КПЧ_Основание	Внешний край полосы уширения на основании
P13	КПЧ_Осн	Внешний край полосы уширения на дополнительном слое основания
L1, L5	Верх, Покрытие	Проектная поверхность
L2	Покрытие	Наложенное на звенья на существующей поверхности. Следует заметить, что между точками Р3 и Р4 может быть не одна, а несколько точек.
L6	Покрытие1
L7	Покрытие2
L8	Основание
L9	Дополнительный слой основания, база отсчета
L10	База отсчета
S1	Покрытие	Зона между покрытием и существующей полосой
S2	Покрытие1
S3	Покрытие2
S4	Основание
S5	Дополнительный слой основания
