Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для удлинения звена по откосу на расстояние отклонения по вертикали.
При создании модели коридора вертикальному отклонению можно назначить профиль.
Присоединение
Точка привязки расположена на внутренней кромке звена. Данный элемент конструкции можно вставлять слева или справа от точки привязки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
| Использовать поперечный уклон виража |
Определяет использование поперечного уклона виража |
Список вариантов выбора | Нет |
| Направление откоса |
Определяет направление откоса звена: от гребня или к гребню |
Список вариантов выбора | От гребня |
|
Откос |
Откос звена в % или в виде отношения. |
Числовое , положительное, ненулевое |
2 (%), (или 2:1) |
|
Отклонение по вертикали |
Положительное или отрицательное отклонение по вертикали между началом и концом звена |
Числовое. ненулевое |
3,0 м 10,0 футов |
|
Коды точек |
Список кодов поверхностей, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
P2 |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. |
Да / Нет |
Нет |
|
Использовать вираж |
Задает использование поперечного уклона виража для обочины |
Список вариантов выбора: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения, d) Внутренняя полоса движения, e) Нет |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
|
|---|---|---|
|
Отклонение по вертикали |
Может использоваться для переопределения фиксированного значения параметра "Отклонение по вертикали" и привязки конца звена к профилю. Для этого в качестве целевых могут использоваться следующие типы объектов: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим
Звено с данным откосом добавляется от точки привязки в направлении вставки до достижения заданной отметки. Если имя профиля определяется во время выполнения программы, отклонение по вертикали регулируется в соответствии с отметкой профиля.
Этот элемент конструкции включает дополнительный входной параметр "Использовать поперечный уклон виража", позволяющий указывать использование значения поперечного уклона виража для обочины. Для параметра можно выбрать следующие значения: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения , d) Внутренняя полоса движения или e) Нет. По умолчанию установлено значение "Нет".
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звено с заданным откосом и отклонением по вертикали.
Коды точек, звеньев и форм
Нет.

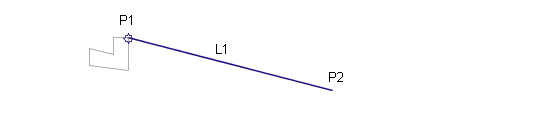

Диаграмма кодирования
