ПолосаСИзломом

С помощью данного элемента конструкции создается представление поперечного сечения полос движения для дорог с изломом профиля, у которых внутренняя и наружная полосы имеют различные значения нисходящего поперечного уклона.

Данный элемент конструкции используется для внутренних полос движения шоссе с разделительными полосами и с изломом. Конструкция дорожного покрытия соответствует стандартам, описанным в разделе "Конструкция замощенных участков дорожного покрытия" в Справке AutoCAD Civil 3D.

Присоединение

Точка привязки находится на внутреннем крае полосы на проектной поверхности. Данный компонент можно присоединить к правой или левой стороне.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Точка гребня на внутренней стороне	Указывает, что внутренний край проезжей части дороги будет считаться гребнем	Да / Нет	Нет
Ширина внутреннего откоса	Ширина внутренних полос	Числовое, положительное	3,6 м 12,0 футов
Стандартный поперечный уклон внутренних полос в %	Стандартный поперечный уклон внутренних полос в %, который используется в случае, если для трассы не определен вираж	Числовое	-2,0 (%)
Ширина наружного откоса	Ширина наружных полос	Числовое, положительное	3,6 м 12,0 футов
Стандартный поперечный уклон наружных полос в %	Стандартный поперечный уклон наружных полос в %, который используется в случае, если для трассы не определен вираж	Числовое	- 2,5 (%)
Толщина покрытия 1	Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется)	Числовое, не отрицательное	0,025 м 0,083 фута
Толщина покрытия 2	Толщина слоя покрытия 2 (если равна нулю - покрытия нет)	Числовое, не отрицательное	0,025 м 0,083 фута
Толщина основания	Толщина слоя основания (нулевое значение - пропустить)	Числовое, не отрицательное	0,100 м 0,333 фута
Толщина дополнительного слоя основания	Толщина дополнительного слоя основания (нулевое значение - пропустить).	Числовое, не отрицательное	0,300 м 1,0 фут

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Ширина внутреннего откоса	Может использоваться для переопределения фиксированного значения "Ширина внутреннего откоса" и привязки кромки внутренней полосы к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина наружного откоса	Может использоваться для переопределения фиксированного значения "Ширина наружного откоса" и привязки края наружной полосы к смещению трассы Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Отметка внутреннего откоса	Может использоваться для переопределения нормального поперечного уклона и привязки отметки края внутренней полосы к отметке профиля Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно
Отметка наружных полос	Может использоваться для переопределения нормального поперечного уклона и привязки отметки края наружной полосы к отметке профиля Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Ось вращения виража	Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража".	Статический (описание)
Ширина внутренней полосы	Ширина внутренней полосы	Числовое
Поперечный уклон внутренней полосы в %	Поперечный уклон внутренней полосы в %	Числовое
Ширина наружных полос	Ширина наружной полосы	Числовое
Поперечный уклон наружной полосы в %	Поперечный уклон наружной полосы в %	Числовое

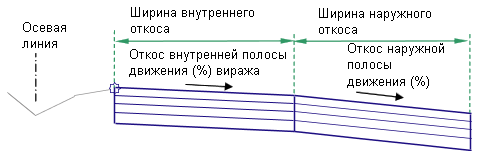

Режим

Данный элемент конструкции создает набор внутренних и внешних полос, которые могут иметь различные откосы. Внутренние полосы вставляются снаружи от точки привязки с использованием поперечного уклона "Вираж внутренней полосы". Если в пикете вираж не определен, используется значение "Стандартный поперечный уклон внутренних полос в %". Наружные полосы вставляются снаружи от конца внутренних полос с использованием поперечного уклона наружной полосы виража или значения "Стандартный поперечный уклон наружной полосы в %".

Если во время моделирования коридора названию смещения трассы в плане назначено значение "Ширина", ширина полосы изменяется и приводится в соответствие со смещением трассы.

Работа в режиме компоновки

Данный элемент в режиме компоновки отображает звенья проектной поверхности, основания и дополнительного слоя основания для заданных значений ширины и глубины при стандартных поперечных уклонах в %.

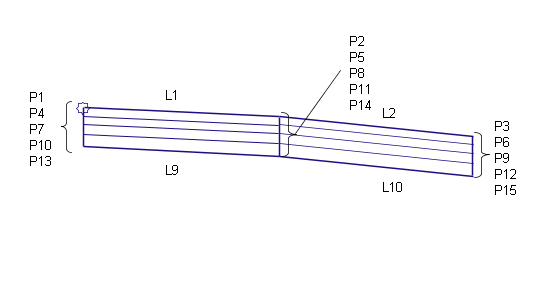

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1, P3	КПЧ	Края полосы на проектной поверхности
P1	Гребень	Точка гребня коридора (может отсутствовать)
P2	Полоса движения	Точка разлома полосы на проектной поверхности
P4, P6	КПЧ_ Покрытие1	Края полосы на слое "Покрытие1"
P4	Гребень_ Покрытие1	Точка гребня на слое "Покрытие1" (может отсутствовать)
P5	Полоса_ Покрытие1	Точка разлома полосы на слое "Покрытие1"
P7, P9	КПЧ_Покрытие2	Края полосы на слое "Покрытие2"
P7	Гребень_Покрытие2	Точка гребня на слое "Покрытие2" (может отсутствовать)
P8	Полоса_Покрытие2	Точка разлома полосы на слое "Покрытие2"
P10, P12	КПЧ_Основание	Края полосы на слое основания
P10	Гребень_Основание	Точка гребня на слое основания (может отсутствовать)
P11	Полоса_Основание	Точка разлома полосы на слое основания
P13, P15	КПЧ_Осн	Края полосы на дополнительном слое основания
P13	Гребень_Осн	Точка гребня на дополнительном слое основания (может отсутствовать)
P14	Полоса_Осн	Точка разлома полосы на дополнительном слое основания
L1, L2	Верх, Покрытие	Проектная поверхность
L3, L4	Покрытие1
L5, L6	Покрытие2
L7, L8	Основание
L9, L10	Дополнительный слой основания База отсчета
S1	Покрытие1
S2	Покрытие2
S3	Основание
S4	Дополнительный слой основания
