ПокрытиеСУширениемПоВиражу1

Данный элемент конструкции перекрывает одну сторону существующей дороги и добавляет к кромке одну или более полос дорожного полотна, используя поперечный уклон виража, определенный для наружной полосы движения.

Присоединение

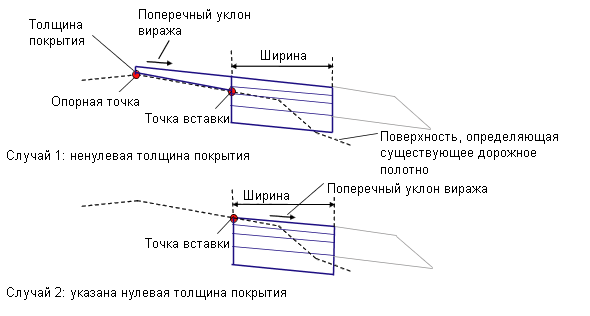

Если параметр "Толщина покрытия" не равен нулю, точка привязки располагается на внутренней кромке верха слоя покрытия, если параметр "Толщина покрытия" равен нулю, точка привязки располагается на внутренней кромке проектной поверхности полосы уширения.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Смещение управляющей точки	Смещение управляющей точки, которое определяет начало слоя дорожного покрытия	Числовое	0,0
Расстояние до точки вставки	Смещение точки вставки полосы уширения, которая обычно расположена на существующем крае дорожного покрытия. При положительном значении этого параметра выполняется вставка элемента конструкции на правую сторону коридора или с управлением базовой линией. При отрицательном значении элемент вставляется на левую сторону. Дополнительные сведения приводятся в разделе "Вставка элементов конструкции на правую и левую сторону коридора" главы "Коридоры" справочной системы "Руководство пользователя AutoCAD Civil 3D".	Числовое	0,0
Толщина покрытия	Толщина покрытия выше существующей проектной поверхности в управляющей точке.	Числовое, положительное	0,100 м 0,30 фута
Ширина	Ширина полосы уширения	Числовое, положительное	3,6 м 12,0 фут
Толщина покрытия 1	Толщина слоя "Покрытие1" для полосы уширения; нуль - игнорировать слой	Числовое, положительное	0,025 м 0,083 фута
Толщина покрытия 2	Толщина слоя "Покрытие2" для полосы уширения; нуль - игнорировать слой	Числовое, положительное	0,025 м 0,083 фута
Толщина основания	Толщина слоя основания для полосы уширения	Числовое, положительное	0,100 м 0,333 фута
Толщина дополнительного слоя основания	Толщина дополнительного слоя основания для полосы уширения	Числовое, положительное	0,300 м 1,0 фут

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Существующая поверхность	Имя поверхности, определяющей существующее дорожное полотно. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности.	Требуется
Смещение управляющей точки	Может использоваться для переопределения фиксированного значения "Смещение управляющей точки" и для привязки точки к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до точки вставки	Может использоваться для переопределения фиксированного значения "Расстояние до точки вставки" и для привязки точки к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина	Может использоваться для переопределения фиксированного значения "Ширина" полосы уширения и привязки края полосы к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Поперечный уклон в %	Рассчитанный поперечный уклон на существующей поверхности от точки "Выборочная точка" до точки "Точка вставки"	Числовое

Режим

Вираж наружной полосы получают из свойств текущей управляющей трассы, затем определяется отметка на существующей поверхности при смещении управляющей точки.

Если параметр "Толщина покрытия" не равен нулю, в управляющей точке применяется толщина покрытия. Верх слоя покрытия продлевается к расстоянию до точки вставки с поперечным уклоном виража, форма покрытия замыкается звеньями, наложенными на существующую поверхность между управляющей точкой и точкой вставки, с обеих сторон добавляются вертикальные звенья. Полоса уширения продлевается в наружном направлении от кромки поверхности наложения с поперечным уклоном виража и заданной шириной.

Если параметр "Толщина покрытия" равен нулю, полоса уширения продлевается в наружном направлении от расстояния до точки вставки на существующей поверхности с поперечным уклоном виража на заданное значение "Ширина".

Слои дорожного покрытия с обоих концов замыкаются вертикальными звеньями. Одно вертикальное звено также размещается от внутренней кромки дополнительного слоя основания до существующей поверхности.

Работа в режиме компоновки

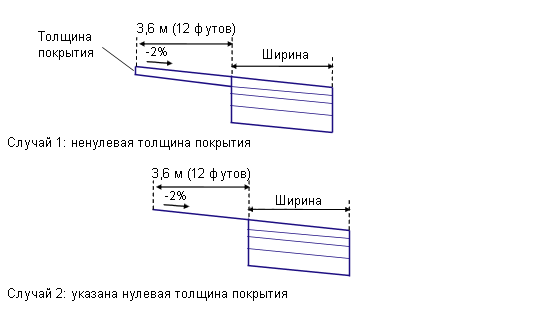

Данный элемент конструкции в режиме компоновки присоединяется к любой удобной точке. Слой покрытия показан с одинаковой глубиной и толщиной 3,6 метра или 12 футов с поперечным уклоном -2%. Если параметр "Толщина покрытия" равен нулю, покрытие показывается как отдельное звено. Полоса уширения продлевается от кромки покрытия с поперечным уклоном -2%.

Если элемент используется в режиме моделирования коридора, формы регулируются по выбранным управляющей точке, точке вставки, поперечному уклону виража и существующей поверхности.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

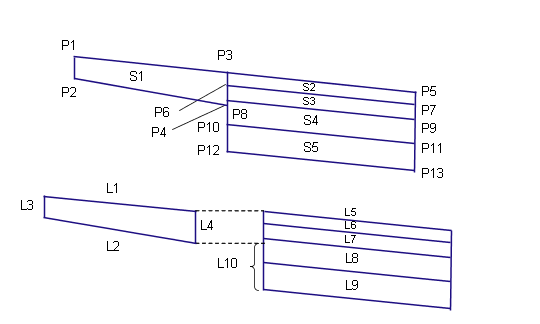

Точка, Звено или Форма	Код	Описание
P5	КПЧ	Внешний край полосы уширения на проектной поверхности
P7	КПЧ_Покрытие1	Внешний край полосы уширения на слое "Покрытие1"
P9	КПЧ_Покрытие2	Внешний край полосы уширения на слое "Покрытие2"
P11	КПЧ_Основание	Внешний край полосы уширения на основании
P13	КПЧ_Осн	Внешний край полосы уширения на дополнительном слое основания
L1, L5	Верх, Покрытие	Проектная поверхность
L2	Покрытие	Наложенное на звенья на существующей поверхности. Следует заметить, что между точками Р3 и Р4 может быть не одна, а несколько точек.
L6	Покрытие1
L7	Покрытие2
L8	Основание
L9	Дополнительный слой основания, база отсчета
L10	База отсчета
S1	Покрытие	Зона между покрытием и существующей полосой.
S2	Покрытие1
S3	Покрытие2
S4	Основание
S5	Дополнительный слой основания
