Данный элемент конструкции используется для создания простого моста с коробчатыми балками с возможностью добавления полуограждений.
Присоединение
Точка привязки располагается на осевой линии проектного уровня настила моста. Сечение моста строится с левой и правой сторон.

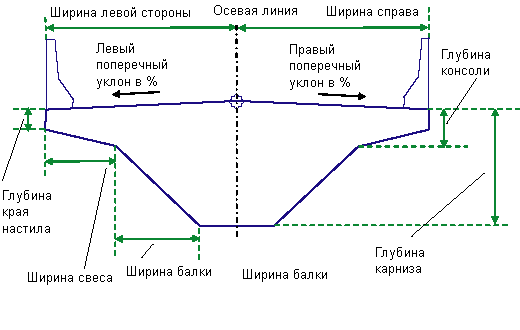

Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Ширина слева |
Ширина левой стороны настила моста |
Числовое, положительное |
5,34 м 17,8 фута |
|
Ширина справа |
Ширина правой стороны настила моста |
Числовое, положительное |
5,34 м 17,8 фута |
|
Слева - Использовать вираж |
Задает использование поперечного уклона виража на левой стороне моста. |
Список параметров: "Нет", "Поперечный уклон внутренней полосы", "Поперечный уклон наружной полосы" |
Поперечный уклон наружной полосы |
|
Поперечный уклон левой полосы по умолчанию |
Задает поперечный уклон по умолчанию для левой стороны моста, если поперечный уклон виража не указан. |
Числовое |
-2,0% |
|
Справа - Использовать вираж |
Задает использование поперечного уклона виража на правой стороне моста. |
Список параметров: "Нет", "Поперечный уклон внутренней полосы", "Поперечный уклон наружной полосы" |
Поперечный уклон наружной полосы |
|
Поперечный уклон правой полосы по умолчанию |
Задает поперечный уклон по умолчанию для правой стороны моста, если поперечный уклон виража не указан. |
Числовое |
-2,0% |
|
Глубина карниза |
Расстояние по вертикали от края настила моста до карниза. |
Числовое, положительное |
2,0 м 6,67 фута |
|
Глубина края |
Толщина настила моста на краях |
Числовое, положительное |
0,150 м 0,5 фута |
|
Глубина консоли |
Расстояние по вертикали от края настила моста до основания консоли |
Числовое, положительное |
0,300 м 1,0 фут |
|
Ширина свеса |
Ширина свеса |
Числовое, положительное |
1,2 м 4,0 фута |
|
Ширина балки |
Ширина балки |
Числовое, положительное |
2,0 м 6,67 фута |
|
Включить ограждения Пропустить ограждения |
Включает или пропускает ограждения с обеих сторон настила моста. |
Включить / Пропустить |
Включить |
|

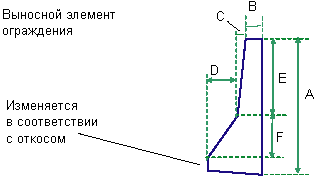

Размер A ограждения (в мм или дюймах) |
Высота ограждения по центру разделительной полосы. |
Числовое, положительное |
810 мм 32 дюйма |
|
Размер B ограждения (в мм или дюймах) |
Как показано на диаграмме |
Числовое, положительное |
131 мм 4,5 дюйма |
|
Размер C ограждения (в мм или дюймах) |
Как показано на диаграмме |
Числовое, положительное |
59 мм 2 дюйма |
|
Размер D ограждения (в мм или дюймах) |
Как показано на диаграмме |
Числовое, положительное |
125 мм 5 дюймов |
|
Размер E ограждения (в мм или дюймах) |
Как показано на диаграмме |
Числовое, положительное |
557 мм 22 дюйма |
|
Размер F ограждения (в мм или дюймах) |
Как показано на диаграмме |
Числовое, положительное |
178 мм 7 дюймов |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Ширина слева |
Может использоваться для переопределения фиксированного значения "Ширина слева" и привязки положения левого края настила к значению смещения. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Ширина справа |
Может использоваться для переопределения фиксированного значения "Ширина справа" и привязки положения правого края настила к значению смещения. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
|
Ось вращения виража |
Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража". |
Статический (описание) |
Режим

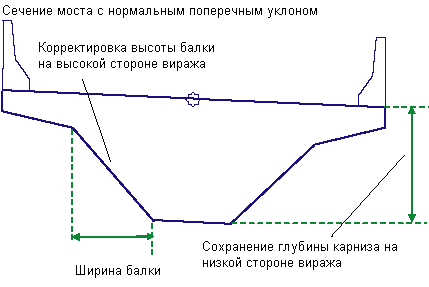

Элемент конструкции создает звенья для настила моста и каркаса на основе заданных значений входных параметров. Конструкция целиком на вираже не поворачивается. Глубина карниза фиксируется на заданном значении от верхнего края настила с нижней стороны моста, а высота балки регулируется с верхней стороны до основания настила.
Если опция "Включить ограждения" установлена в положение "Истина", с левого и правого края настила добавляются секции ограждения типа "Нью-Джерси". Отрегулировать склоны ограждения в соответствии со склонами настила.
Работа в режиме компоновки
В режиме размещения этот элемент конструкции прорисовывает конструкцию моста и ограждения в соответствии с заданными значениями входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Codes (Коды) |
Описание |
|---|---|---|
|
P1, P3 |
КНМ |
Край настила моста |
|
P2 |
Гребень_Настил |
Точка гребня на настиле моста |
|
L1, L2 |
Настил, Верх |
|
|
L3 – L9 |
Мост |
Звенья основания моста |
|
Все звенья ограждения |
Ограждение |
|
|
S1 |
Мост |
|
|
S2, S3 |
Ограждение |

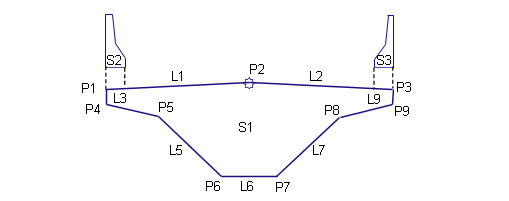

Диаграмма кодирования
