Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для добавления звена поверхности с указанной шириной и откосом.
Откос может задаваться в процентах или в виде отношения. При построении модели коридора для создания переменной ширины и откоса могут использоваться трассы или профиль.
Присоединение
Точка привязки расположена на внутренней кромке звена. Данный элемент конструкции можно вставлять слева или справа от точки привязки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Слева |
|
Ширина |
Ширина полосы от смещения внутреннего края до смещения наружного края |
Числовое, положительное |
3,0 10,0 футов |
| Использовать поперечный уклон виража |
Определяет использование поперечного уклона виража |
Список вариантов выбора | Нет |
| Направление откоса |
Определяет направление откоса звена: от гребня или к гребню |
Список вариантов выбора | От гребня |
|
Откос |
Откос звена в %. Отрицательные откосы направлены вниз в направлении вставки. |
Числовое |
2 (%), (или 2:1) |
|
Коды точек |
Список кодов поверхностей, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
P2 |
|
Коды звеньев |
Список кодов поверхности, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. |
Да / Нет |
Нет |
|
Использовать вираж |
Задает использование поперечного уклона виража для обочины |
Список вариантов выбора: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения, d) Внутренняя полоса движения, e) Нет |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Ширина |
Могут использоваться для переопределения фиксированного значения параметра "Ширина" и привязки конца звена к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Поперечный уклон в % |
Может использоваться для переопределения фиксированного значения параметра "Откос в %" и привязки конца звена к профилю. Для этого в качестве целевых могут использоваться следующие типы объектов: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим

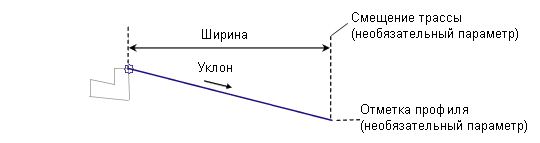

Звено с заданной шириной и откосом добавляется в направлении вставки, начиная от точки привязки. Если во время моделирования коридора названию смещения трассы в плане назначено значение "Ширина", ширина полосы изменяется и приводится в соответствие со смещением трассы. Если параметру "Откос" назначено имя профиля, откос регулируется и приводится в соответствии с отметкой профиля на конце звена.
Этот элемент конструкции включает дополнительный входной параметр "Использовать поперечный уклон виража", позволяющий указывать использование значения поперечного уклона виража для обочины. Для параметра можно выбрать следующие значения: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения , d) Внутренняя полоса движения или e) Нет. По умолчанию установлено значение "Нет".
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звено с заданной шириной и откосом.
Коды точек, звеньев и форм
Нет.
Диаграмма кодирования
