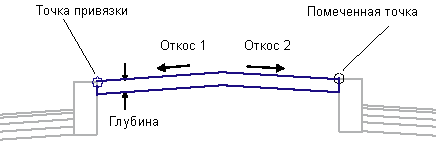

Данный элемент конструкции вставляет между двумя точками звенья для приподнятой разделительной полосы с постоянным поперечным уклоном.
Элемент конструкции "ПомеченнаяТочка" используется прежде всего в том случае, если точка соединения уже была помечена.
Присоединение
Точка привязки может располагаться на любой кромке конечной поверхности разделительной полосы. Помеченная точка должна располагаться на противоположной стороне.
Входные параметры
Примечание: размеры дополнительного слоя основания приводятся в метрах или футах. Размеры бордюра с водосборным лотком должны указываться в миллиметрах или дюймах.
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Помеченная точка |
Имя помеченной точки, расположенной на кромке разделительной полосы, противоположной кромке, на которой размещена точка привязки |
Текстовая строка |
Нет |
|
Глубина |
Толщина покрытия разделительной полосы. Равна нулю для разделительной полосы без покрытия. |
Числовое, положительное |
0,100 м 0,333 фута |
|
Поперечный уклон 1 - Использовать вираж |
Задает использование поперечного уклона виража для разделительной полосы в направлении точки гребня |
Список вариантов выбора | Нет |
|
Поперечный уклон 1 по умолчанию |
Определяет используемое по умолчанию значение поперечного уклона 1 в случае, если не указывается поперечный уклон виража | Числовое | - 2% |
|
Поперечный уклон 2 - Использовать вираж |
Задает использование поперечного уклона виража для разделительной полосы в направлении точки гребня |
Список вариантов выбора | Нет |
|
Поперечный уклон 2 по умолчанию |
Определяет используемое по умолчанию значение поперечного уклона 2 в случае, если не указывается поперечный уклон виража | Числовое | - 2% |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
Целевые параметры: Нет
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
|
Ось вращения виража |
Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража". |
Статический (описание) |
Режим
Точка гребня разделительной полосы рассчитывается с помощью продленных линий пересечения между точкой привязки и помеченной точкой при заданных поперечных уклонах. Если пересечения нет, разделительная полоса не вставляется. Если заданное значение "Глубина" не равно нулю, нижний край звеньев разделительной полосы вставляется параллельно верхнему краю, для замыкания формы вставляются вертикальные звенья.
Поддержка оси вращения виража
Этот элемент конструкции используется со всеми методами оси вращения.
Он создает приподнятый гребень. Даже при использовании для разделенной двускатной дороги центр разделительной полосы будет выше ее кромки.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1, P3 |
Нет |
|
|
P2 |
Разделительная полоса |
Гребень разделительной полосы на проектной поверхности |
|
P4 - P6 |
Нет |
|
|
L1, L2 |
Верх |
Верхний край разделительной полосы |
|
L3, L4 |
База отсчета |
Нижний край разделительной полосы (если задан) |
|
S1 |
Разделительная полоса |
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки показывает общее представление режима размещения.
Диаграмма кодирования
