ПараболическоеДноКанала

Этот элемент конструкции создает открытый канал с параболическим дном, дополнительной облицовкой и звеньями наружного откоса.

Присоединение

Точка привязки располагается выше середины ширины дна на высоте, равной параметру "Глубина".

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Глубина	Смещение по вертикали вниз от отметки линии уклона профиля до дна канала.	Числовое, положительное	2,0 м 6,0 футов
Ширина дна	Ширина дна канала	Числовое, положительное	2,0 м 6,0 футов
Точки мозаичной структуры на кривой	Число точек мозаичной структуры на параболической кривой	Целое, положительное	7
Боковой откос	Боковые откосы канала	Числовое	1 (:1)

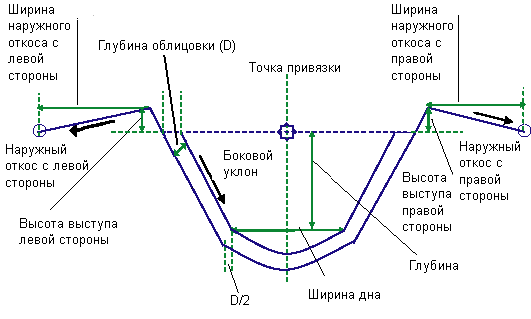

Глубина облицовки	Глубина облицовки канала. Измерение глубины облицовки выполняется перпендикулярно стороне откоса, как показано на предыдущей схеме.	Числовое, положительное	0,1 м 0,33 фута
Левая помеченная точка	Дополнительная помеченная крайняя наружная точка канала с левой стороны; если код не ввести, помеченная точка вставлена не будет.	Текстовая строка
Правая помеченная точка	Дополнительная помеченная крайняя наружная точка канала с правой стороны; если код не ввести, помеченная точка вставлена не будет.	Текстовая строка
Высота выступа левой стороны	Выступ левой стороны канала за точку вставки	Числовое, положительное	0,5 м 1,67 фута
Ширина наружного откоса с левой стороны	Ширина засыпки на левой стороне канала	Числовое, положительное	1,5 м 5,0 футов
Наружный откос с левой стороны	Откос засыпки на левой стороне канала	Числовое	4 (:1)
Высота выступа правой стороны	Выступ правой стороны канала за точку вставки	Числовое, положительное	0,5 м 1,67 фута
Ширина наружного откоса с правой стороны	Ширина засыпки на правой стороне канала	Числовое, положительное	1,25 м 5,0 футов
Наружный откос с правой стороны	Откос засыпки на правой стороне канала	Числовое	4 (:1)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Высота выступа левой стороны	Может использоваться для переопределения фиксированного значения высоты выступа с левой стороны и привязки к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина левого наружного откоса	Может использоваться для переопределения фиксированного значения ширины левого наружного откоса и привязки к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Высота наружного откоса с левой стороны	Может использоваться для переопределения фиксированного значения левого наружного откоса и привязки к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно
Высота выступа правой стороны	Может использоваться для переопределения фиксированного значения высоты выступа с правой стороны и привязки к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина левого наружного откоса	Может использоваться для переопределения фиксированного значения ширины правого наружного откоса и привязки к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Высота наружного откоса с левой стороны	Может использоваться для переопределения фиксированного значения правого наружного откоса и привязки к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Нет.

Режим

Этот элемент конструкции создает форму открытого канала с входными параметрами. Точка привязки обычно является началом базовой линии на соответствующих трассах и профилях. По левому нижнему и правому нижнему звену бокового откоса точки располагаются с помощью параметра "Ширина дна". Параболическая кривая строится между этими двумя точками с уклоном вовнутрь и наружу, равным заданному параметру бокового откоса. Длина параболической кривой равна значению "Ширина дна". Эта параболическая кривая изображается мозаичными звеньями с помощью параметра "Точки мозаичного представления кривой". Если индекс мозаичного представления нечетный, то точка добавляется непосредственно под точкой привязки элемента конструкции.

Если при определении глубины облицовки канала параметру "Глубина облицовки" назначено ненулевое положительное значение, то облицовочный материал строится вокруг канала. Измерение глубины облицовки выполняется перпендикулярно стороне откоса, как показано на предыдущей схеме. Если для параметра "Глубина облицовки" задано нулевое значение, то звенья не вставляются.

Соответственно, если для выступов слева или справа и для значений ширины наружного откоса задается нулевое значение, то такие звенья пропускаются или не изображаются. Высоту выступа можно регулировать с помощью назначения целевого параметра профиля. Таким же образом высоту крайней внешней точки наружного откоса можно задать с помощью целевого параметра профиля. Для принудительного назначения крайней внешней точки наружного откоса верхней отметке канала следует связать эту точку с профилем проектной поверхности канала, к которому присоединяется эта конструкция.

Если ширина наружного откоса пропускается, помеченная точка находится на внешней точке выступа высоты канала. Если также пропускается и звено выступа высоты канала, то помеченная точка располагается на крайней наружной точке верхнего уровня канала.

Прим.:

В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Глубина облицовки" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно боковому откосу. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывается в соответствии со заданными входными параметрами, начиная с точки привязки.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка/Звено	Codes (Коды)	Описание

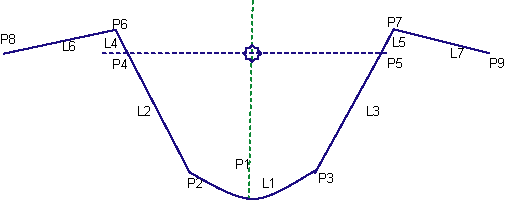

P1	Канал_ЛинияПотока	Средняя точка дна канала
P2, P3	Канал_Низ
P4, P5	Канал_Верх
P6,P7	Канал_Выступ
P8,P9	Канал_НаружОткос
P13

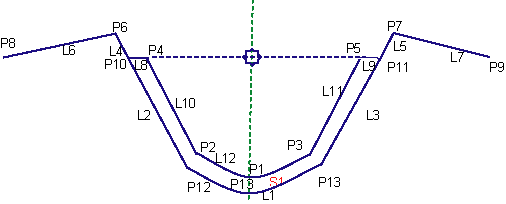

L1, L2, L3	База отсчета, Канал_Низ и Канал_Верх (если облицовка НЕ используется)
L4 - L7	База отсчета, Верх
L8 - L12	Канал_Низ и Канал_Верх (если ИСПОЛЬЗУЕТСЯ облицовка)
S1	Облицовка_Материал	Материал облицовки канала
