ПростаяПереходнаяПолоса

Данный элемент конструкции служит для создания простой полосы с проектной поверхностью и дополнительным слоем основания, для которой край проезжей части может быть связан с трассой или профилем.

Данный элемент конструкции входит в группу элементов конструкции "Начало работы", которая используется для простого моделирования дорожного полотна и в учебных целях.

Присоединение

Точка привязки находится (а) на внутренней кромке полосы движения на конечной поверхности, если точкой вставки является гребень, или (b) на наружном крае проезжей части, если точка вставки находится на крае проезжей части.

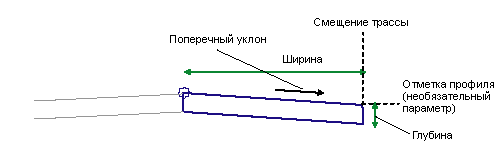

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Точка вставки	Задание точки вставки полосы движения на гребне или на крае проезжей части	Список параметров: "Гребень", "Край проезжей части"	Гребень
Точка гребня на внутренней стороне	Указывает, что для внутреннего края проезжей части дороги будет назначен код гребня	Да / Нет	Да
Ширина	Ширина полосы	Числовое, положительное	3,6 м 12,0 футов
Глубина	Толщина от дополнительного слоя основания до проектной поверхности	Числовое, положительное	0,2 м 0,67 фута
Поперечный уклон в %	Поперечный уклон полосы в %	Числовое	-2%
Переход	Описание поведения элемента конструкции в случае, когда трасса, профиль или они вместе используются как целевые параметры. Варианты выбора приведены в списке, включающем: Сохранить смещение и отметку Изменить смещение при фиксированной отметке Изменить смещение при фиксированном уклоне Изменить отметку при фиксированном смещении Изменить смещение и отметку	Меню	Сохранить смещение и отметку

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Смещение края	Этот параметр может использоваться для переопределения фиксированного значения "Ширина" и привязки положения края проезжей части к значению смещения. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Отметка края	Может использоваться для переопределения значения фиксированного поперечного уклона и привязки положения края проезжей части к значению отметки. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Нет.

Режим

Данный элемент конструкции представляет простую проезжую полосу, которую можно привязать к трассе для получения различной ширины и к профилю для получения различных откосов. Режим зависит от выбранного значения "Тип перехода":

Тип перехода	Описание
Сохранить смещение и отметку	Ширина и поперечный уклон полосы соответствуют значениям входных параметров "Ширина" и "Поперечный уклон".
Изменить смещение при фиксированной отметке	Отметка края проезжей части рассчитывается из значений входных параметров "Ширина" и "Поперечный уклон". Затем ширина привязывается к смещенной трассе.
Изменить смещение при фиксированном уклоне	Ширина регулируется для привязки к смещенной трассе. Входное значение "Поперечный уклон" фиксируется в соответствии с отрегулированной шириной.
Изменить отметку при фиксированном смещении	Ширина фиксируется в соответствии со значением входного параметра "Ширина". Отметка края проезжей части привязана к профилю для смещения.
Изменить смещение и отметку	Ширина привязывается к смещенной трассе, а откос регулируется так, чтобы привязать отметки края проезжей части к профилю для смещения.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает полосу в соответствии с входными параметрами.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Codes (Коды)	Описание
P1	Гребень	Гребень дорожного полотна на проектной поверхности
P2	КПЧ	Край проезжей части на проектной поверхности
P3	Гребень_Дополнительный слой основания	Гребень дорожного полотна на дополнительном слое основания
P4	КПЧ_Дополнительный слой основания	Край проезжей части на дополнительном слое основания
L1	Верх, Покрытие	Мощеная проектная поверхность
L3	База отсчета, Дополнительный слой основания	Дополнительный слой основания
S1	Покрытие1

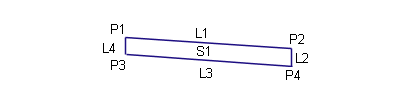

Диаграмма кодирования
