Данный элемент конструкции вставляет между двумя точками звенья для приподнятой раздельной полосы с постоянным поперечным уклоном.
Элемент конструкции "ПомеченнаяТочка" используется прежде всего в том случае, если точка соединения уже была помечена.
Присоединение

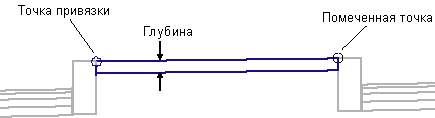

Точка привязки может располагаться на любой кромке конечной поверхности разделительной полосы. Помеченная точка должна располагаться на противоположной стороне.
Входные параметры
Примечание: размеры дополнительного слоя основания приводятся в метрах или футах. Размеры бордюра с водосборным лотком должны указываться в миллиметрах или дюймах.
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Помеченная точка |
Имя помеченной точки, расположенной на кромке разделительной полосы, противоположной кромке, на которой размещена точка привязки |
Текстовая строка |
Нет |
|
Глубина |
Толщина покрытия разделительной полосы. Равна нулю для разделительной полосы без покрытия |
Числовое, положительное |
0,100 м 0,333 фута |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
Целевые параметры: Нет
Выходные параметры
Нет.
Режим
Верхний край звена разделительной полосы вставляется между точкой привязки и помеченной точкой. Если заданное значение "Глубина" не равно нулю, нижний край звена разделительной полосы вставляется параллельно верхнему краю, для замыкания формы вставляются вертикальные звенья.
Поддержка оси вращения виража
Этот элемент конструкции используется со всеми методами оси вращения.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1, P2 |
Нет |
Кромки разделительной полосы на проектной поверхности |
|
P3, P4 |
||
|
L1 |
Верх |
Верхний край разделительной полосы |
|
L2 |
База отсчета |
Нижний край разделительной полосы |
|
L3, L4 |
Нет |
|
|
S1 |
Разделительная полоса |
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки показывает общее представление режима размещения.
Диаграмма кодирования
