Данный элемент конструкции позволяет расширить существующее шоссе с разделительной полосой путем продления кромок полосы движения по направлению к пониженной разделительной полосе с симметричным ограждением по осевой линии. Поперечные уклоны разделительной полосы могут немного отличаться от существующих поперечных уклонов так, чтобы обе стороны сошлись в осевой линии, или чтобы зафиксировать верхний край ограждения по профилю.
Присоединение
Точка привязки находится в середине основания ограждения.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Толщина покрытия |
Толщина слоев покрытия разделительной полосы. |
Числовое, положительное |
0,100 м 0,3 фута |
|
Допустимое отклонение поперечного уклона |
Значение, на которое поперечные уклоны разделительной полосы в % могут отличаться от рассчитанных существующих левого и правого поперечных уклонов. |
Числовое, положительное |
5% |
|
Смещение левой точки вставки |
Смещение начала выступа слоя разделительной полосы с левой стороны. |
Числовое |
0,0 |
|
Смещение левой внутренней выборочной точки |
Смещение левой внутренней выборочной точки. Поперечный уклон левой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|
Смещение левой наружной выборочной точки |
Смещение левой внутренней выборочной точки. Поперечный уклон левой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|
Смещение правой точки вставки |
Смещение начала выступа слоя разделительной полосы с правой стороны. |
Числовое |
0,0 |
|
Смещение правой внутренней выборочной точки |
Смещение правой внутренней выборочной точки. Поперечный уклон правой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|
Смещение правой наружной выборочной точки |
Смещение правой наружной выборочной точки. Поперечный уклон правой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|
Размер A (в мм или дюймах) |
Высота верхнего края ограждения относительно его основания с верхней стороны разделительной полосы. |
Числовое, положительное |
810 мм 32 дюйма |
|
Размер B (в мм или дюймах) |

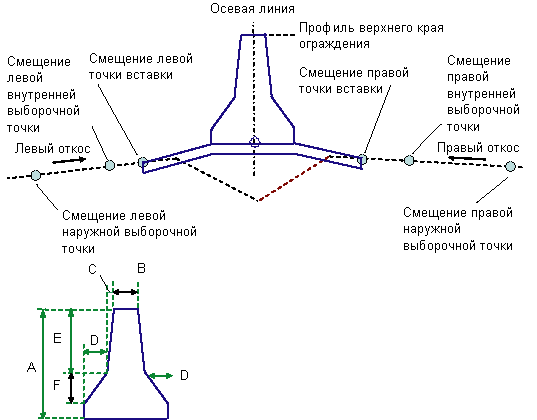

Как показано на диаграмме. |
Числовое, положительное |
232 9 дюймов |
|
Размер C (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
59 мм 2 дюйма |
|
Размер D (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
125 мм 5 дюймов |
|
Размер E (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
557 мм 22 дюйма |
|
Размер F (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
178 мм 7 дюймов |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Существующая поверхность |
Имя поверхности, определяющей существующее дорожное полотно. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности. |
Требуется |
|
Верхний край ограждения |
Может использоваться для привязки верхнего края барьера к отметке профиля. Размер Е может изменяться так, чтобы соответствовать рассчитанной высоте ограждения. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение левой точки вставки |
Может использоваться для расчета смещения левой точки вставки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение левой внутренней выборочной точки |
Может использоваться для расчета смещения левой внутренней выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение левой наружной выборочной точки |
Может использоваться для расчета смещения левой наружной выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение правой точки вставки |
Может использоваться для расчета смещения правой точки вставки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение правой внутренней выборочной точки |
Может использоваться для расчета смещения правой внутренней выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение правой наружной выборочной точки |
Может использоваться для расчета смещения правой наружной выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Режим
Левый и правый поперечные уклоны рассчитываются между выборочными точками на каждой стороне.
Если не задан параметр "Профиль верхнего края ограждения":
- Линия на каждой стороне рассчитывается так, чтобы она удлинялась от точек контура к осевой линии, используя поперечные уклоны, рассчитанные по выборочным точкам.
- Если две линии не сходятся на равных отметках, поперечный уклон разделительной полосы на верхней стороне уменьшается, чтобы соединиться с нижней стороной. Регулировка поперечного уклона не должна превышать значение "Допустимое отклонение поперечного уклона".
- Если высокая сторона отрегулирована по допустимому отклонению поперечного уклона, а обе стороны не сходятся, нижняя сторона регулируется вверх. Если требуемая регулировка превышает значение "Допустимое отклонение поперечного уклона", элемент конструкции закрывается без записи точек, звеньев или форм.
Если "Профиль верхнего края ограждения" задан как целевой параметр:
- Левая и правая точки основания ограждения рассчитываются из отметки профиля с помощью заданных размеров ограждения.
- Рассчитываются поперечные уклоны между точками основания ограждения и точки вставки.
- Если разность между поперечным уклоном разделительной полосы и существующим поперечным уклоном превышает допустимое отклонение поперечного уклона на любой из сторон, элемент конструкции закрывается без записи точек, звеньев или форм.
- В противном случае добавляется геометрия разделительной полосы и ограждения, основанная на положении рассчитанных точек основания ограждения, поперечные уклоны разделительной полосы регулируются для привязки к точкам основания ограждения.
Выходные параметры
Нет.
Работа в режиме компоновки

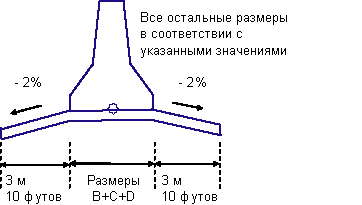

В режиме компоновки разделительная полоса и ограждение рисуются с фиксированными размерами (см. диаграмму). Это тот же самый рисунок, нарисованный в режиме компоновки для элемента конструкции "ПокрытиеРазделительнаяПолосаАсимметричное".
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1, P5 |
КПЧ |
Начало выступа разделительной полосы на верхнем крае покрытия. |
|
P3, P7 |
КПЧ_Покрытие |
Начало выступа разделительной полосы на нижнем крае покрытия. |
|
Все точки ограждения |
Ограждение |
|
|
L1 - L3 |
Верх |
Открытый верхний край слоев наложения |
|
L4 - L8 |
Покрытие |
|
|
Все звенья ограждения |
Ограждение |
|
|
S1 |
Покрытие |
|
|
S2 |
Ограждение |

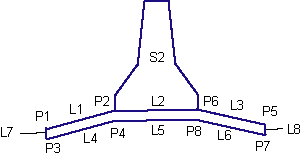

Диаграмма кодирования
