Этот элемент конструкции аналогичен элементу конструкции ВыходНаРельефВодосбор и имеет следующие дополнительные свойства:
Берма является дополнительным элементом насыпи. Если берма не используется, добавляется откос свободной зоны, а затем откос насыпи с выходом на рельеф.
Ширина кювета регулируется с помощью дополнительной трассы. Ширина и высота бермы регулируется с помощью трассы и профиля соответственно. Кроме этого, для функции "Разместить облицовочный материал" требуется включение всех звеньев конструкций, выходящих на рельеф, от точки отсчета наружу до существующей поверхности.
Присоединение

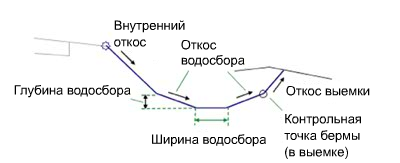

Точка привязки находится на внутренней кромке внутреннего откоса водосбора. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Звено, оканчивающееся выходом на рельеф | Включает или пропускает звено, оканчивающееся выходом на рельеф. | Включить / Пропустить | Включить |
| Берма | Включает или пропускает берму в условиях насыпи | Включить / Пропустить | Пропустить |
| Внутренний откос | Откос для звена внутреннего откоса водосбора | Числовое, положительное | 3 ( : 1) |
| Ширина внутреннего откоса | Ширина внутреннего откоса | Числовое, положительное |
1,2 м 4,0 фута |
| Глубина водосбора | Глубина водосбора от нижней точки звена внутреннего откоса | Числовое, положительное | 0,0 |
| Откос водосбора | Откос боковых сторон водосбора | Числовое, положительное | 4 (:1) |
| Ширина водосбора | Ширина водосбора | Числовое, положительное |
1,8 м 6,0 футов |
| Ширина бермы | Ширина бермы, используемой для условий насыпи | Числовое, положительное |
1,8 м 6,0 футов |
| Откос выемки | Откос звена, оканчивающегося выходом на рельеф, в условиях выемки | Числовое, положительное | 3 ( : 1) |
| Ширина свободной зоны | Ширина свободной зоны до добавления звена насыпи | Числовое, положительное |
6 м 20 футов |
| Откос свободной зоны | Откос для свободной зоны | Числовое, положительное | 6 ( : 1) |
| Откос насыпи | Откос звена, оканчивающегося выходом на рельеф, в условиях насыпи | Числовое, положительное | 3 ( : 1) |
| Параметр скругления | Задает, требуется ли скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф | Список параметров: "Нет", "Круг", "Парабола" | Нет |
| Скругление по | Указывает, какой параметр используется для скругления | Список параметров: "Длина", "Радиус" | Длина |
| Параметр скругления | Задает значение длины или радиуса | Числовое, положительное |
0,5 м 1,5 фута |
| Мозаичная структура скругления | Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев) | Числовое, положительное, целое | 6 |
| Разместить облицовочный материал | Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет". | Текстовая строка | Нет |
| Граница откоса 1 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 1 : 1 |
| Толщина материала 1 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 12 дюймов |
| Имя материала 1 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 2 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 2 : 1 |
| Толщина материала 2 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 6 дюймов |
| Имя материала 2 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 3 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 4 : 1 |
| Толщина материала 3 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 4 дюйма |
| Имя материала 3 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Seeded Grass (Засеянный газон) |
| Толщина материала 4 | Указывает толщину материала, наносимого на пологий откос | Числовое, положительное | 6 дюймов |
| Имя материала 4 | Указывает наименование материала, наносимого на пологий откос | Текстовая строка | Гравий |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
| Параметр | Описание | Статус |
|---|---|---|
| Трасса - ширина водосбора | Может использоваться для переопределения фиксированного значения ширины водосбора. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии или фигуры съемки. | Не обязательно |
| Трасса - ширина бермы | Может использоваться для переопределения фиксированного значения ширины бермы. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка водосбора | Может использоваться для переопределения фиксированного значения "Глубина водосбора" и привязки отметки водосбора к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Профиль высоты бермы | Позволяет переопределять высоту бермы. Следующие типы объектов могут использоваться в качестве целевых для указания высоты: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Поверхность выхода на рельеф | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности. | Требуется |
Выходные параметры
Нет.
Режим
Этот элемент конструкции позволяет создавать звенья для внутреннего откоса водосбора и выход водосбора в контрольной точке. При заданном профиле ширина внутреннего откоса изменяется, с тем чтобы профиль водосбора оставался фиксированным. Если контрольная точка водосбора находится в выемке, пересечение выхода на рельеф рассчитывается на целевой поверхности при заданном значении параметра "Откос выемки".
Если рассматривается насыпь, а для бермы выбран параметр "Включить", добавляется звено верхнего края бермы, пересечение выхода на рельеф рассчитывается на целевой поверхности при заданном значении параметра "Откос насыпи". Если параметр "Пропустить звено, оканчивающееся выходом на рельеф" установлен в положение "Истина", звено, оканчивающееся выходом на рельеф, не вставляется. Если звено верхнего края бермы пересекает целевую поверхность, сечение ограничивается на уровне пересечения.

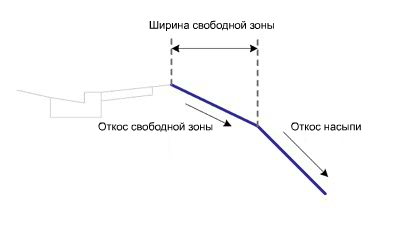

Если рассматривается насыпь, а для бермы выбран параметр "Пропустить", добавляется звено от точки привязки на откосе свободной зоны до достижения значения, заданного для параметра "Ширина свободной зоны". В этом случае к целевой поверхности на заданном откосе насыпи добавляется звено, оканчивающееся выходом на рельеф. Если звено свободной зоны пересекается с существующей поверхностью грунта, оно обрывается в этой точке пересечения.
Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется в диапазоне от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.
Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену. Звенья нижнего уровня кодируются по Базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Ограниченные этими материалами формы обозначаются именем материала (Имя материала 1, Имя материала 2 или Имя материала 3).
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции прорисовывает внутренний откос, боковые откосы и низ водосбора с учетом заданных значений входных параметров. Звенья для условий выемки и насыпи показаны штриховой линией, звенья, оканчивающиеся выходом на рельеф, удлиняются наружу на ширину 3 метра или 10 футов при заданном значении откоса. Звенья, оканчивающееся выходом на рельеф, ограничены стрелками, направленными наружу.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка, Звено или Форма | Codes (Коды) | Описание |
|---|---|---|
| P3 | Кювет_Внутр | Внутренняя нижняя часть водосбора |
| P4 | Кювет_Внешн | Наружная нижняя часть водосбора |
| P5 | Отсчет, Отсчет_Выемка | Точка отсчета для условия выемки |
| P6 | Отсчет, Отсчет_Насыпь | Точка отсчета для условия насыпи |
| P7 | Выход на рельеф, Выхрельеф_Выемка или Выхрельеф_Насыпь | Точка выхода на рельеф и точка выхода на рельеф для условия выемки или насыпи |
| Все звенья | Верх, База отсчета | |
| L6 | Верх, База отсчета, Выход на рельеф, Выхрельеф_Выемка | Звено, оканчивающееся выходом на рельеф, для сечения выемки |
| L3 | Кювет | |
| L1, L2,L4 | Откос_Звено | |
| L5 | Берма | |
| L6 | Верх, База отсчета, Выход на рельеф, Выхрельеф_Насыпь | Звено, оканчивающееся выходом на рельеф, для сечения насыпи |

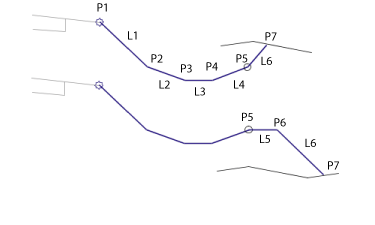

Диаграмма кодирования
