Данный элемент конструкции представляет собой элемент конструкции общего назначения, который позволяет пометить на элементе конструкции - полосе движения точку, положение которой относительно точки привязки определяется заданными значениями ширины и поперечного уклона.
Для определения местоположения точки можно задать процентное отношение ширины элемента конструкции - полосы движения. Чтобы указать процентную величину, следует на вкладке "Построение" в поле "Ссылка для параметра" выбрать "Получить значение из".

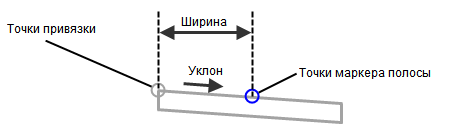

Присоединение
Точка привязки расположена в начале звена. Направление определяется входным параметром "Внутри/Снаружи".
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Ширина полос |
Ширина полосы движения, на которой должен быть расположен маркер полосы |
Числовое, положительное |
1,8 м 6,0 футов |
|
Местоположение маркера полосы движения |
Задание процентной доли ширины полосы для размещения маркера полосы движения |
Процентное отношение |
50% |
|
Откос |
Откос звена в процентах. Отрицательный откос направлен вниз от текущей базовой линии. |
Числовое |
-2 (% или 2:1) |
|
Сторона вставки |
Определяет, будут звено и точка расположены относительно точки привязки дальше или ближе к базовой линии. |
Внутри/Снаружи |
Внутри |
|
Коды точек |
Список кодов, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
Полоса движения_Центр |
| Коды звеньев | Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
НЕТ |
| Пропустить звено | Если задано значение "Ложь", добавляется звено, начальная точка и конечная точка. Если задано значение "Истина", добавляется только конечная точка. |
Истина / Ложь |
Истина |
Целевые параметры
Нет.
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
| Ширина звена |
Расстояние между точкой вставки и местоположением маркера полосы движения |
Числовое |
|
Откос звена |
Величина откоса звена (отрицательная, если откос направлен вниз и наружу от базовой линии) |
Числовое |
| Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
| Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим
Звено добавляется от точки привязки на заданную сторону с учетом указанной ширины и указанного значения откоса. Ширина звена определяется умножением значения параметра "Ширина полосы" на значение параметра "Местоположение маркера полосы движения". На другой конец звена добавляется точка с указанным кодом.
Величину откоса звена можно задать положительным или отрицательным числом. Как правило, направление откоса совпадает с направлением поперечного уклона полосы движения. Обычно для поперечного уклона полосы движения задается значение -2% (отрицательное), что указывает на то, что уклон дорожного покрытия направлен вниз относительно осевой линии.
Например, можно добавить элемент конструкции от наружного края проезжей части в сторону базовой линии, чтобы отметить среднюю точку элемента конструкции - полосы движения, как показано на рисунке ниже. В данном случае: параметр "Сторона вставки" имеет значение "Внутри"; значение параметра "Ширина полос" - обычная ширина полосы, которая задается на вкладке свойств конструкции "Построение" с помощью опции "Получить значение из" в качестве значения параметра "Ссылка для параметра". Значение параметра "Поперечный уклон полосы движения" - обычное значение поперечного уклона полосы, которое также задается путем установки значения "Ссылка для параметра". Значение параметра "Местоположение маркера полосы движения" равно 50%.
Параметру поперечного уклона полосы движения предыдущего элемента конструкции присваивается значение -2% (предполагается, что это поперечный уклон элемента конструкции - полосы движения). Поскольку элемент конструкции ЗвеноКМаркеруПолосыДвижения вставляется внутрь, это значение поперечного уклона умножается на -1 (т. е. знак меняется на противоположный), что означает, что этот элемент конструкции направлен вверх от точки вставки у наружного края дорожного покрытия.
Если точку на полосе движения необходимо пометить относительно внутреннего края проезжей части или относительно точки верха предыдущего элемента конструкции - полосы движения, то для параметра "Сторона вставки" элемента конструкции ЗвеноКМаркеруПолосыДвижения следует установить значение "Снаружи". Если значения параметров "Ширина полосы" и "Поперечный уклон полосы движения" определяются с помощью опции "Получить значение из" параметра "Ссылка для параметра"; значение параметра "Местоположение маркера полосы движения" равно 50%, а параметру поперечного уклона полосы движения предыдущего элемента конструкции присваивается значение -2% (если это поперечный уклон элемента конструкции - полосы движения). Поскольку элемент конструкции "ЗвеноКМаркеруПолосыДвижения" вставляется снаружи, значение поперечного уклона используется "как есть", а этот элемент конструкции направлен вниз от точки вставки у внутреннего края дорожного покрытия.
Работа в режиме компоновки
В режиме компоновки для расчета звена элемента конструкции используются параметры "Ширина полосы", "Местоположение маркера полосы движения" и "Поперечный уклон". Если при добавлении элемента конструкции к какой-либо конструкции параметры назначаются с помощью опции "Получить значение из", то расчеты для звена и для точки выполняются на основе назначенного элемента конструкции - полосы движения.
Коды точек, звеньев и форм
Нет.
Диаграмма кодирования
Нет.
