Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для добавления последовательности соединенных звеньев.
Элемент конструкции обычно используется для добавления несущих элементов, не заданных предварительно в качестве элементов конструкции. Можно определить до 12 звеньев. Если форма требует более 12 звеньев, элемент конструкции "ПоследовательностьЗвеньев" можно использовать несколько раз.
Присоединение

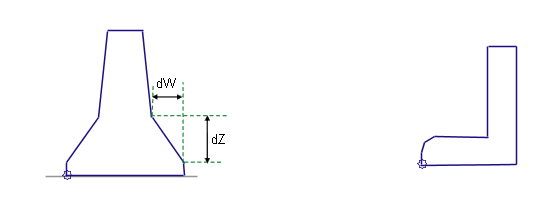

Точка привязки расположена в начале первого звена. Элемент конструкции зависит от направления, в котором он вставляется. При положительном значении ширины, смещение от точки привязки увеличивается в направлении вставки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Правая |
|
Количество звеньев |
Количество звеньев, используемых для прорисовки формы |
Числовое, положительное, целое |
0 |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Коды точек |
Каждой вершине данного элемента конструкции должен быть назначен список кодов точек |
Строка с разделителями-запятыми |
Многозвенная_Точка |
|
Коды фигур |
Формам, созданным с помощью данного элемента конструкции (если они имеются), должен быть назначен список кодов точек |
Строка с разделителями-запятыми |
Многозвенная |
|
dW1 |
Положительная или отрицательная ширина первого звена. Положительная ширина соответствует направлению вставки. |
Числовое |
0 |
|
dZ1 |
Положительное или отрицательное вертикальное отклонение первого звена. |
Числовое |
0 |
|
dW2 |
Положительная или отрицательная ширина второго звена. |
Числовое |
0 |
|
dZ2 |
Положительное или отрицательное вертикальное отклонение второго звена |
Числовое |
0 |
|
. . . (звенья 3 – 11) |
. . . |
Числовое |
0 |
|
dW12 |
Положительная или отрицательная ширина двенадцатого звена. |
Числовое |
0 |
|
dZ12 |
Положительное или отрицательное вертикальное отклонение двенадцатого звена. |
Числовое |
0 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
Целевые параметры: Нет
Выходные параметры
Нет.
Режим
Можно последовательно вставить 12 звеньев с заданной шириной и вертикальным отклонением. Формы автоматически не закрываются; необходимо включить замыкающее звено.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья, определенные входными параметрами.
Коды точек, звеньев и форм
Коды точек и звеньев указаны в списке входных параметров.
Диаграмма кодирования
Точки пронумерованы последовательно от 1 до 13, начиная с первого звена. Звенья нумеруются последовательно от 1 до 12.
