Этот элемент конструкции позволяет вставляет звенья, чтобы создать водосбор и откос звена выемки, оканчивающегося выходом на рельеф, в условиях выемки, или чтобы создать водосбор, берму и откос насыпи в условиях насыпи.
Конечным звеном, заканчивающимся выходом на рельеф можно пренебречь в случаях, когда требуется оставить модель коридора в незаконченном состоянии. Например, это может использоваться для того, чтобы поверхности профилирования с близкими свойствами могли быть привязаны к точке отсчета на незаконченном дорожном полотне.
Можно также задать дополнительный облицовочный материал для звена выхода на рельеф и других звеньев ("Все звенья", "Звенья выхода на рельеф", "Только звенья насыпи" и "Нет").
Присоединение
Точка привязки находится на внутренней кромке внутреннего откоса водосбора. Данный компонент можно присоединить к правой или левой стороне.

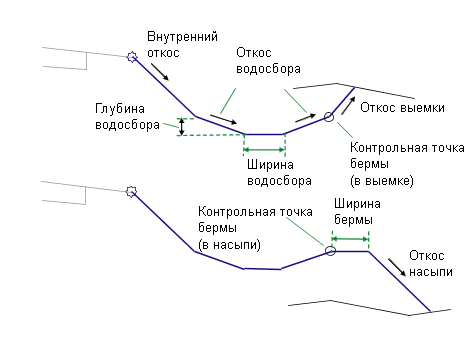

Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
|
Звено, оканчивающееся выходом на рельеф |
Включает или пропускает звено, оканчивающееся выходом на рельеф. |
Включить / Пропустить |
Включить |
|
Внутренний откос |
Откос для звена внутреннего откоса водосбора |
Числовое, положительное |
3 ( : 1) |
|
Ширина внутреннего откоса |
Ширина внутреннего откоса |
Числовое, положительное |
1,2 м 4,0 фута |
|
Глубина водосбора |
Глубина водосбора от нижней точки звена внутреннего откоса |
Числовое, положительное |
0,0 |
|
Откос водосбора |
Откос боковых сторон водосбора |
Числовое, положительное |
4 ( : 1) |
|
Ширина водосбора |
Ширина водосбора |
Числовое, положительное |
1,8 м 6,0 футов |
|
Ширина бермы |
Ширина бермы, используемой для условий насыпи |
Числовое, положительное |
1,8 м 6,0 футов |
|
Откос выемки |
Откос звена, оканчивающегося выходом на рельеф, в условиях выемки |
Числовое, положительное |
3 ( : 1) |
|
Откос насыпи |
Откос звена, оканчивающегося выходом на рельеф, в условиях насыпи |
Числовое, положительное |
3 ( : 1) |
|
Параметр скругления |
Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф |
Текстовая строка |
Нет |
|
Скругление по |
Указывает, какой параметр используется для скругления |
Текстовая строка |
Длина |
|
Параметр скругления |
Задает значение длины или радиуса |
Числовое, положительное |
1,500 фута |
|
Мозаичная структура скругления |
Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев) |
Числовое, положительное |
6 |
|
Разместить облицовочный материал |
Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет". |
Текстовая строка |
Нет |
|
Граница откоса 1 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
1 : 1 |
|
Толщина материала 1 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
12 дюймов |
|
Имя материала 1 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 2 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
2 : 1 |
|
Толщина материала 2 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
6 дюймов |
|
Имя материала 2 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 3 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
4 : 1 |
|
Толщина материала 3 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
4 дюйма |
|
Имя материала 3 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Отметка водосбора |
Может использоваться для переопределения фиксированного значения "Глубина водосбора" и привязки отметки водосбора к профилю (или объекту другого типа). Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности |
Требуется |
Выходные параметры
Нет.
Режим
Элемент конструкции создает звенья для внутреннего откоса водосбора и выход водосбора в контрольной точке. Если имеется профиль, ширина внутреннего откоса изменяется так, чтобы при фиксированной глубине водосбора оставался фиксированным его профиль. Если контрольная точка водосбора находится в выемке, пересечение выхода на рельеф рассчитывается на целевой поверхности при данном значении "Откоса выемки". Если рассматривается насыпь, добавляется звено верхнего края бермы, пересечение выхода на рельеф рассчитывается на целевой поверхности при данном значении "Откоса насыпи". Если параметр "Пропустить звено, оканчивающееся выходом на рельеф" установлен в положение "Истина", звено, оканчивающееся выходом на рельеф, не вставляется. Если звено верхнего края бермы пересекает целевую поверхность, сечение ограничивается на уровне пересечения.
Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.
Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки
В режиме компоновки элемент конструкции прорисовывает внутренний откос, боковые откосы и низ водосбора с учетом заданных значений входных параметров. Звенья для условия выемки и насыпи показаны пунктирной линией, звенья, оканчивающиеся выходом на рельеф, удлиняются наружу на ширину 3 метров или 10 футов при заданном откосе. Звенья, оканчивающееся выходом на рельеф, ограничены стрелками, направленными наружу.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P3 |
Кювет_Внутр |
Внутренняя нижняя часть водосбора |
|
P4 |
Кювет_Внешн |
Внешняя нижняя часть водосбора |
|
P5 |
Отсчет Отсчет_Выемка |
Точка отсчета для условия выемки |
|
P6 |
Отсчет Отсчет_Насыпь |
Точка отсчета для условия насыпи |
|
P7 |
Выход на рельеф Выхрельеф_Выемка или Выхрельеф_Насыпь |
Точка выхода на рельеф и точка выхода на рельеф для условия выемки или насыпи |
|
Все звенья |
Верх База отсчета |
|
|
L6 |
Верх База отсчета Выход на рельеф Выхрельеф_Выемка |
Звено, оканчивающееся выходом на рельеф, для сечения выемки |
|
L6 |
Верх База отсчета Выход на рельеф Выхрельеф_Насыпь |
Звено, оканчивающееся выходом на рельеф, для сечения насыпи |

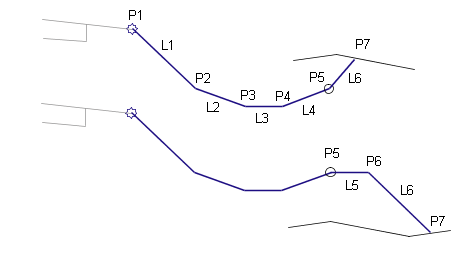

Диаграмма кодирования
