Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для подсоединения звена от точки привязки к заданному смещению при заданном откосе.
Для смещения и профиля откоса может быть заменена трасса.

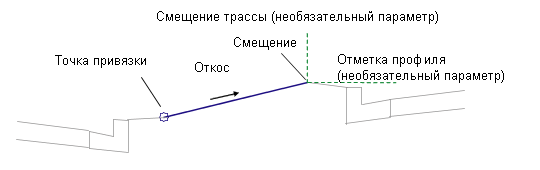

Присоединение
Точка привязки расположена в начале звена. Направление звена определяется расположением данного смещения и откоса.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Смещение от базовой линии |
Положительное или отрицательное смещение конца звена. При положительном значении этого параметра выполняется вставка элемента конструкции на правую сторону коридора или с управлением базовой линией. При отрицательном значении элемент вставляется на левую сторону. Дополнительные сведения приводятся в разделе "Вставка элементов конструкции на правую и левую сторону коридора" главы "Коридоры" справочной системы "Руководство пользователя AutoCAD Civil 3D". |
Числовое |
10,0 м 33,0 фута |
| Использовать поперечный уклон виража |
Определяет использование поперечного уклона виража |
Список вариантов выбора | Нет |
| Направление откоса |
Определяет направление откоса звена: от гребня или к гребню |
Список вариантов выбора | От гребня |
|
Откос |
Откос звена в %. Отрицательные откосы направлены вниз в направлении вставки. |
Числовое, уклон \ поперечный уклон |
2 (%), (или 2:1) |
|
Коды точек |
Список кодов поверхностей, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
P2 |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. |
Да / Нет |
Нет |
|
Использовать вираж |
Задает использование поперечного уклона виража для обочины |
Список вариантов выбора: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения, d) Внутренняя полоса движения, e) Нет |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Offset |
Может использоваться для переопределения фиксированного значения параметра "Смещение" и привязки конца звена к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Откос |
Может использоваться для переопределения фиксированного значения параметра "Откос" и привязки конца звена к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим
От точки привязки до заданного смещения при заданном откосе добавляется звено.
Этот элемент конструкции включает дополнительный входной параметр "Использовать поперечный уклон виража", позволяющий указывать использование значения поперечного уклона виража для обочины. Для параметра можно выбрать следующие значения: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения , d) Внутренняя полоса движения или e) Нет. По умолчанию установлено значение "Нет".
Если входное значение смещения является отрицательным числом и задан поперечный уклон виража (для параметра "Использовать поперечный уклон виража" выбрано иное значение, чем "Нет"), будут использованы значения, соответствующие левой полосе движения или обочине. Если указано положительное значение смещения, используются значения, соответствующие правому виражу.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звено, рассчитанное по заданным параметрам смещения и поперечного уклона.
Коды точек, звеньев и форм
Нет.

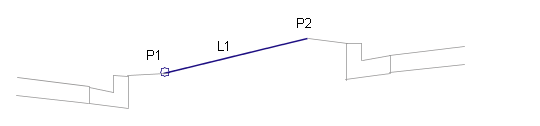

Диаграмма кодирования
