Этот элемент конструкции создает простую конструкцию дорожного покрытия с заданными пользователем кодами точек, звеньев и форм.
Этот элемент конструкции можно использовать как полосу движения или обочину с использованием параметров виража для поперечного уклона. Ширину и отметку наружного края можно рассчитать на основе дополнительной трассы и профиля. Такие элементы конструкции можно подкладывать один под другой для формирования нескольких слоев или же ставить "бок о бок" для формирования нескольких полос движения с переломами уклона или без таковых. Если несколько элементов конструкции КонструкцияДорожногоПокрытияОбщегоВида укладываются штабелем, то нижний поперечный уклон можно использовать как верхний поперечный уклон для последующих слоев. Иным образом, ширину дна последующего элемента конструкции можно назначить равной ширине предыдущего элемента конструкции.
Присоединение
Точка привязки находится на верхнем внутреннем крае конструкции дорожного покрытия.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, в направлении которой вставляется элемент конструкции. | Слева / Справа | Справа |
| Ширина | Ширина элемента конструкции. | Числовое, положительное | 3,6 м 12,0 футов |
| Сдвиг ширины | Задает добавление дополнительной ширины (необязательный параметр). | Числовое, положительное | 0,2 м 0,67 фута |
| Поперечный уклон по умолчанию | Значение по умолчанию для поперечного уклона верхнего звена используется в случае, если не задан поперечный уклон виража для трассы. | Числовое | -2% |
| Использовать поперечный уклон виража | Задает использование поперечного уклона из спецификации виража, определенной на трассе базовой линии. | Список параметров: "Нет", "Поперечный уклон наружной полосы", "Поперечный уклон внутренней полосы", "Поперечный уклон наружной обочины", "Поперечный уклон внутренней обочины" | Нет |
| Направление откоса | Определяет направление поперечных уклонов дорожного покрытия: от гребня или к гребню | Список вариантов выбора | От гребня |
| Глубина | Глубина от верхнего звена до нижнего звена элемента конструкции. | Числовое, положительное | 0,2 м 0,67 фута |
| Отклонить наружную вертикальную грань | Указывает, что следует отклонить наружную вертикальную грань до требуемого откоса. | Логическое, Да/Нет | Нет |
| Откос наружного края | Задает откос наружного края, если выбрано невертикальное положение. | Числовое | 1:1 |
| Коды точки внутри вверху | Задает коды для внутренней точки верхнего звена. | Текстовая строка | |
| Коды точки снаружи вверху | Задает коды для наружной точки верхнего звена. | Текстовая строка | |
| Коды точки снаружи внизу | Задает коды для наружной точке нижнего звена. | Текстовая строка | |
| Коды точек внутри внизу | Задает коды для внутренней точки нижнего звена. | Текстовая строка | |
| Коды верхнего звена | Задает коды верхнего звена. | Текстовая строка | |
| Коды нижнего звена | Задает коды нижнего звена. | Текстовая строка | |
| Коды правого звена | Задает коды правого звена. | Текстовая строка | |
| Коды левого звена | Задает коды левого звена. | Текстовая строка | |
| Коды фигур | Задает коды замкнутой фигуры конструкции. | Текстовая строка |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
| Параметр | Описание | Статус |
|---|---|---|
| Ширина | Может использоваться для переопределения фиксированного значения ширины и для привязки точки на верхнем звене, которая определяет "ширину", к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка края | Может использоваться для переопределения фиксированного значения откоса и для привязки точки на верхнем звене, которая определяет "ширину" профиля для смещения. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
| Сторона | Указывает сторону, в направлении которой вставляется элемент конструкции. | Слева / Справа |
| Ширина верхней поверхности | Общая ширина верхнего звена, включая эффективную ширину сдвига. | Числовое, положительное |
| Ширина дна | Общая ширина дна конструкции дорожного покрытия, включая ширину сдвига и ширину, образовавшуюся из-за отклонения наружной грани. | Числовое, положительное |
| Глубина | Глубина от верхнего звена до нижнего | Числовое, положительное |
| Поперечный уклон | Поперечный уклон конструкции. | Числовое |
Режим
Этот элемент конструкции создает скелетный элемент конструкции, который позволяет задавать различные параметры. Все коды точек, звеньев и форм могут быть заданы пользователем по мере необходимости. Кроме того, этот элемент конструкции может получать значения поперечного уклона, соответствующие целевому параметру (профилю) или виражу, заданному на трассе. Он также может назначать ширину по смещенной трассе.
При определении элемента конструкции пользователь может назначать ширину предыдущего элемента конструкции (расположенного выше), а также ширину сдвига элемента конструкции так, что возможно создание ступенчатых слоев.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции прорисовывает полосу в соответствии со значениями входных параметров.
Коды точек, звеньев и форм
Нет.

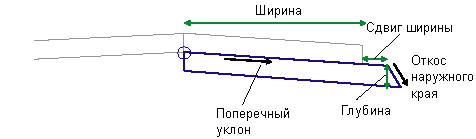

Диаграмма кодирования
