ПростаяПолоса

С помощью данного элемента конструкции создается обычная полоса движения.

Данный элемент конструкции входит в группу элементов конструкции "Начало работы", которая используется для простого моделирования дорожного полотна и в учебных целях.

Присоединение

Точка привязки находится на внутреннем крае полосы на проектной поверхности.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

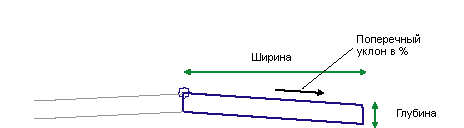

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Ширина	Ширина полосы	Числовое, положительное	3,6 м 12,0 футов
Глубина	Толщина от дополнительного слоя основания до проектной поверхности	Числовое, положительное	0,2 м 0,67 фута
Поперечный уклон в %	Поперечный уклон полосы в %	Числовое	-2%

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Параметр	Описание	Тип
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа
Ширина	Ширина полосы	Числовое, положительное
Глубина	Толщина от дополнительного слоя основания до проектной поверхности	Числовое, положительное
Поперечный уклон в %	Поперечный уклон полосы в %	Числовое

Режим

Элемент конструкции создает проектную поверхность и поверхность дополнительного слоя основания, замкнутые вертикальными звеньями с обоих концов. Полоса с заданной шириной, высотой и откосом вставляется снаружи от точки привязки.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает полосу в соответствии с входными параметрами.

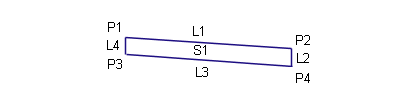

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Codes (Коды)	Описание
P1	Гребень	Гребень дорожного полотна на проектной поверхности
P2	КПЧ	Край проезжей части на проектной поверхности
P3	Гребень_Дополнительный слой основания	Гребень дорожного полотна на дополнительном слое основания
P4	КПЧ_Дополнительный слой основания	Край проезжей части на дополнительном слое основания
L1	Верх, Покрытие	Мощеная проектная поверхность
L3	База отсчета, Дополнительный слой основания	Дополнительный слой основания
S1	Покрытие1
