Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для удлинения звена при заданном откосе до достижения определенной отметки профиля.
Присоединение
Точка привязки расположена на внутренней кромке звена. Данный элемент конструкции можно вставлять слева или справа от точки привязки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
| Использовать поперечный уклон виража |
Определяет использование поперечного уклона виража |
Список вариантов выбора | Нет |
| Направление откоса |
Определяет направление откоса звена: от гребня или к гребню |
Список вариантов выбора | От гребня |
|
Откос |
Откос звена в % или в виде отношения. Отрицательные откосы направлены вниз в направлении вставки. |
Числовое, положительное |
2 (%), (или 2:1) |
|
Конечная отметка |
Значение отметки, до которого выполняется удлинение звена при заданном откосе |
Числовое |
0,0 |
|
Коды точек |
Список кодов поверхностей, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
P2 |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. |
Да / Нет |
Нет |
|
Использовать вираж |
Задает использование поперечного уклона виража для обочины |
Список вариантов выбора: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения, d) Внутренняя полоса движения, e) Нет |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Конечная отметка |
Может использоваться для переопределения фиксированного значения параметра "Конечная отметка" и привязки конца звена к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим
От точки привязки в направлении вставки при заданном откосе добавляется звено, достигающее конечной отметки или профиля. Если конечная отметка находится выше точки привязки, применяется значение откоса вверх, в противном случае используется отрицательный откос.
Этот элемент конструкции включает дополнительный входной параметр "Использовать поперечный уклон виража", позволяющий указывать использование значения поперечного уклона виража для обочины. Для параметра можно выбрать следующие значения: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Наружная полоса движения , d) Внутренняя полоса движения или e) Нет. По умолчанию установлено значение "Нет".

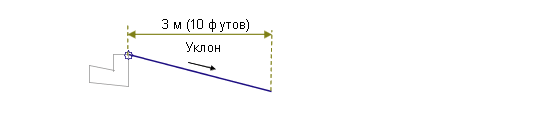

Работа в режиме компоновки
Коды точек, звеньев и форм
Нет.
Диаграмма кодирования
