Этот элемент конструкции используется для вставки выхода на рельеф с типовым откосом в случае, если выход на рельеф соответствует предельным значениям полосы отвода.
Если при типовом значении откоса элемент конструкции выходит за пределы полосы отвода, используется более крутой откос. Если при использовании более крутого откоса элемент конструкции выходит за пределы полосы отвода, пользователь может изменять значение откоса с помощью дополнительных параметров.
Присоединение
Точка привязки расположена на внутренней кромке первого звена. Этот элемент конструкции обычно присоединяется к кромке обочины.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Смещение ПОТВ от базовой линии | Положительное или отрицательное смещение предела полосы отвода от базовой линии | Числовое |
3,0 м 10,0 футов |
| Типовой откос насыпи | Откос насыпи, используемый в обычных условиях | Числовое, положительное | 4 (:1) |
| Максимальный откос насыпи | Откос насыпи, используемый в случае, если точка выхода на рельеф находится вне пределов полосы отвода | Числовое, положительное | 2 (:1) |
| Типовой откос выемки | Откос выемки, используемый в обычных условиях | Числовое, положительное | 4 (:1) |
| Максимальный откос выемки | Откос выемки, используемый в случае, если точка выхода на рельеф находится вне пределов полосы отвода | Числовое, положительное | 2 (:1) |
| Фиксированный откос | Указывает способ действий в случаях, когда откос выходит за пределы смещения полосы отвода. Возможны следующие варианты: "Фиксированный максимальный откос", "Переопределить максимальный откос". | Список | Фиксированный максимальный откос |
| Параметр скругления | Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф. | Список параметров: "Нет", "Круг", "Парабола" | Нет |
| Скругление по | Указывает, какой параметр используется для скругления | Список параметров: "Длина", "Радиус" | Длина |
| Параметр скругления | Задает значение длины или радиуса | Числовое, положительное | 0,5 м |
| Мозаичная структура скругления | Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев) | Числовое, положительное, целое | 6 |
| Разместить облицовочный материал | Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья" или "Нет". | Текстовая строка | Нет |
| Граница откоса 1 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 1 : 1 |
| Толщина материала 1 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 12 дюймов |
| Имя материала 1 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 2 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 2 : 1 |
| Толщина материала 2 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 6 дюймов |
| Имя материала 2 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 3 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 4 : 1 |
| Толщина материала 3 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 4 дюйма |
| Имя материала 3 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
| Параметр | Тип | Статус |
|---|---|---|
| Смещение ПОТВ | Может использоваться для переопределения фиксированного значения "Смещение ПОТВ" и для привязки смещения ПОТВ к смещенной трассе. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Поверхность выхода на рельеф | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности. | Требуется |
Выходные параметры
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Смещение выхода на рельеф | Смещение точки выхода на рельеф | Числовое | Смещение выхода на рельеф |
| Отметка выхода на рельеф | Отметка точки выхода на рельеф | Числовое | Отметка выхода на рельеф |
Режим
Этот элемент конструкции вставляется слева от точки привязки при указании отрицательного значения смещения полосы отвода или при задании смещенной трассы полосы отвода слева от управляющей базовой линии. При положительном значении параметра смещения ПОТВ выход на рельеф вставляется с правой стороны. При отрицательном значении он вставляется слева.
Для этого существуют 3 закономерные причины, как показано на рисунках ниже.

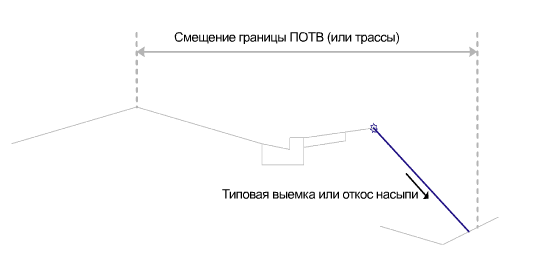

На данном рисунке приведена 1-я причина
Типичный откос выхода на рельеф позволяет точке выхода на рельеф попадать в пределы смещения, задаваемые либо числовым значением, либо местоположением трассы.

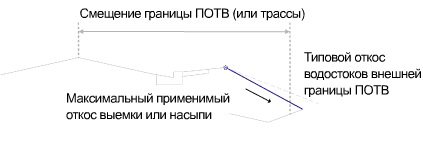

На данном рисунке приведена 2-я причина
Типичный откос выхода на рельеф переносит точку выхода на рельеф за пределы смещения, задаваемые либо числовым значением, либо местоположением трассы. Если в качестве входного параметра "Зафиксировать откос" выбрано значение "Фиксированный максимальный откос", откос увеличивается до максимального значения. В этой точке сохраняется максимальный откос, а точка выхода на рельеф оказывается за пределами ПОТВ.

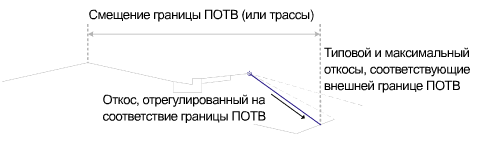

На данном рисунке приведена 3-я причина.
Типичный откос выхода на рельеф переносит точку выхода на рельеф за пределы смещения, задаваемые либо числовым значением, либо местоположением трассы. Если в качестве входного параметра "Зафиксировать откос" выбрано значение "Переопределить максимальный откос", ограничения по параметрам откоса игнорируются, а точка выхода на рельеф оказывается в пределах смещения ПОТВ.
Как и все элементы конструкции выхода на рельеф, данный элемент обеспечивает контроль скруглений и облицовочных материалов.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции отображает все звенья и использует данные типового откоса, указанные во входных параметрах.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка, Звено или Форма | Codes (Коды) | Описание |
|---|---|---|
| P1 | Отсчет, Отсчет_Выемка или Отсчет_Насыпь | Точка отсчета. Параметр "Отсчет_Выемка" используется в том случае, если звено, оканчивающееся выходом на рельеф, имеет восходящий откос; параметр "Отсчет_Насыпь" используется, если звено, оканчивающееся выходом на рельеф, имеет нисходящий откос. |
| P2 | Выход на рельеф, Выхрельеф_Выемка или Выхрельеф_Насыпь | Точка выхода на рельеф |
| L1 | Верх, База отсчета, Выход на рельеф, Выхрельеф_Выемка, Откос_Звено | Звено, оканчивающееся выходом на рельеф, для сечения выемки |
| L1 | Верх, База отсчета, Выход на рельеф, Выхрельеф_Насыпь, Откос_Звено | Звено, оканчивающееся выходом на рельеф, для сечения насыпи |
Диаграмма кодирования
