ПокрытиеФрезерованиеВыравниваниеДвускатное

Данный элемент конструкции добавляет на существующее двускатное дорожное полотно слой покрытия, который, если требуется, включает слои выравнивания и фрезерования.

Присоединение

Точка привязки представляет собой точку гребня на проектной поверхности покрытия.

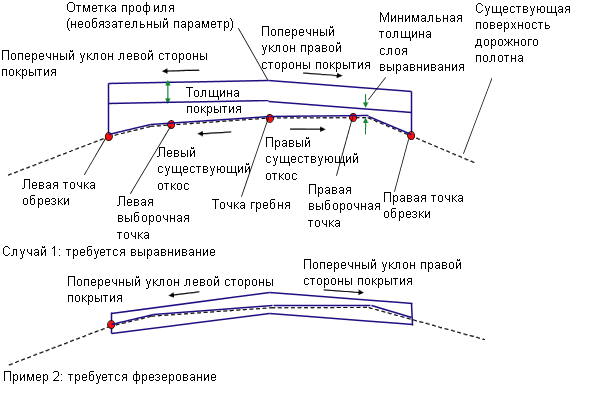

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Расстояние до точки гребня	Смещение точки гребня. Точка гребня и выборочная точка используются для расчета левого и правого поперечного уклона существующего дорожного полотна.	Числовое	0,0
Расстояние до левой выборочной точки	Смещение левой выборочной точки	Числовое	0,0
Расстояние до правой выборочной точки	Смещение правой выборочной точки	Числовое	0,0
Левая точка обрезки	Смещение левой точки обрезки, которое определяет левую наружную кромку слоя покрытия	Числовое	0,0
Правая точка обрезки	Смещение правой точки обрезки, которое определяет правую наружную кромку слоя покрытия	Числовое	0,0
Параметры поперечного уклона левой стороны покрытия	Определяет левый поперечный уклон покрытия с помощью следующих параметров: a) определяется пользователем, b) соответствие по поперечному уклону внутренней выборочной точки наружной выборочной точке или c) использование поперечного уклона виража наружной полосы движения базовой линии трассы.	Список вариантов выбора	Соответствие по откосу
Поперечный уклон левой стороны покрытия по умолчанию	Определяет откос, задаваемый пользователем. Может также использоваться, если точки соответствия или поперечный уклон виража не возвращают присвоенного значения.	Числовое, уклон	- 2,0 %
Параметры поперечного уклона правой стороны покрытия	Определяет правый поперечный уклон покрытия с помощью следующих параметров: a) определяется пользователем, b) соответствие по поперечному уклону внутренней выборочной точки наружной выборочной точке или c) использование поперечного уклона виража наружной полосы движения базовой линии трассы.	Список вариантов выбора	Соответствие по откосу
Поперечный уклон правой стороны покрытия по умолчанию	Определяет откос, задаваемый пользователем. Может также использоваться, если точки соответствия или поперечный уклон виража не возвращают присвоенного значения.	Числовое, уклон	- 2,0 %
Допустимое отклонение поперечного уклона в %	Допустимое значение отклонения "Поперечных уклонов покрытия" (от проектированных значений). Допустимое отклонение поперечного уклона не используется, если параметр "Поперечный уклон покрытия" задается как М (подробнее см. ниже в разделе "Режим").	Числовое, положительное	0,5%
Использовать профиль	Элемент определяет, следует фиксировать верх покрытия во внутренней точке обрезки по отметке профиля коридора или установить вертикальное размещения слоя покрытия на основе значения "Минимальная толщина слоя выравнивания".	Список вариантов выбора	Использовать минимальную толщину слоя выравнивания
Минимальная толщина слоя выравнивания (+/-)	Минимальный вертикальный зазор между существующей поверхностью и низом слоя покрытия. При положительных значениях звено нижнего края покрытия размещается над существующей поверхностью, создавая под покрытием слой "Выравнивание". При отрицательных значения звено низа покрытия размещается под существующей поверхностью, создавая слой "Фрезерование", совпадающий с участком слоя "Покрытие".	Числовое	0,100 м 0,30 фута
Толщина покрытия	Толщина слоя покрытия	Числовое, положительное	0,100 м 0,30 фута

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Существующая поверхность	Имя поверхности, определяющей существующее дорожное полотно. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности.	Требуется
Расстояние до точки гребня	Может использоваться для переопределения фиксированного значения "Расстояние до точки гребня" и для привязки точки к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до левой выборочной точки	Может использоваться для переопределения фиксированного значения "Расстояние до левой выборочной точки" и привязки точки к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до правой выборочной точки	Может использоваться для переопределения фиксированного значения "Расстояние до правой выборочной точки" и привязки точки к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до левой точки обрезки	Может использоваться для переопределения фиксированного значения "Расстояние до левой точки обрезки" и привязки точки к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до правой точки обрезки	Может использоваться для переопределения фиксированного значения "Расстояние до правой точки обрезки" и привязки точки к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Ось вращения виража	Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража".	Статический (описание)
Поперечный уклон левой стороны покрытия в %	Поперечный уклон, который применяется к левой стороне слоя покрытия	Числовое
Поперечный уклон правой стороны покрытия в %	Поперечный уклон, который применяется к правой стороне слоя покрытия	Числовое

Режим

Данный элемент конструкции вставляет параллельные звенья, определяющие верх и низ слоя покрытия на сторонах, примыкающих к точке гребня. Звенья вставляются от точки, определяемой расстоянием до точки гребня, до смещения левой и правой точек обрезки.

Поперечные уклоны покрытия

Откос на каждой стороне существующей поверхности определяется между гребнем и выборочными точками. Поперечные уклоны слоев покрытия определяются следующим образом:

1. Если входной параметр "Поперечный уклон покрытия в %" задан в качестве М, то поперечный уклон покрытия соответствует поперечному уклону от внутренней выборочной точки до наружной выборочной точки.
2. Если входной параметр "Поперечный уклон покрытия в %" задан в качестве S, то покрытие использует поперечный уклон наружной полосы виража, определенный для трассы коридора.
3. Если параметру "Поперечный уклон покрытия в %" задано числовое значение, то это значение и используется.

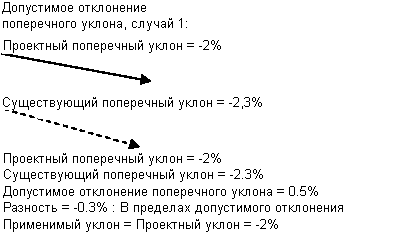

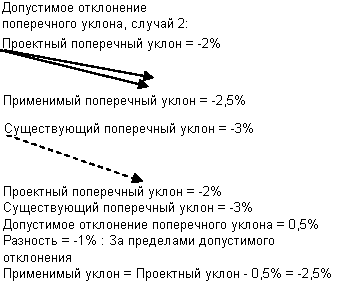

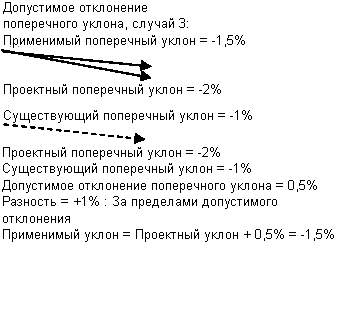

4. Если используется численное значение или поперечный уклон виража, поперечный уклон покрытия сравнивается с существующим поперечным уклоном между выборочными точками. Если разность превышает значение "Допустимое отклонение поперечного уклона", проектируемый откос регулируется в соответствии с допустимым значением отклонения так, чтобы обеспечить как можно большее соответствие с существующим откосом или свести к минимуму выравнивание или фрезерование. Если значение "Допустимое отклонение поперечного уклона" равно нулю, настройка поперечного уклона не выполняется.

Отметки покрытия

Отметки точек покрытия определяются следующим образом:

1. Если для параметра "Использовать профиль" установлено значение "Истина", отметка профиля коридора фиксируется по "Расстоянию до точки гребня" на верхнем крае покрытия. Покрытие расширяется в обе стороны по поперечным уклонам покрытия на значение смещения левой и правой точки обрезки, для нижнего края покрытия вставляются параллельные звенья. Все площади выше существующей поверхности и ниже нижнего края покрытия сохраняются как замкнутые формы с кодом "Уровень". Области ниже существующей поверхности и выше нижнего края покрытия сохраняются как замкнутые формы с кодом "Фрезерование".
2. Если для параметра "Использовать профиль" установлено значение "Ложь", звено нижнего края покрытия на каждой стороне сдвигается вертикально так, чтобы сохранить минимальную толщину слоя выравнивания выше или ниже существующей поверхности. При положительном значении минимальной толщины слоя выравнивания над существующей поверхностью и ниже нижнего края покрытия создается область выравнивания. При отрицательных значениях зазора под существующей поверхностью и над нижним краем покрытия создается область фрезерования. Звенья покрытия на одной стороне сдвигаются вертикально так, чтобы звенья соединялись в точке гребня.

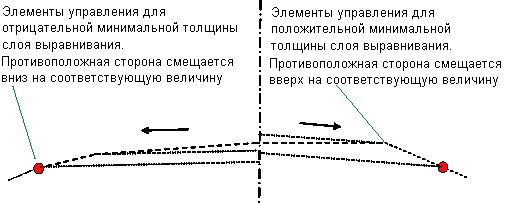

Точка минимальной толщины слоя выравнивания

Метод определения точки с применением значения "Минимальная толщина слоя выравнивания" показан на диаграмме ниже.

1. Вертикальная линия проекции устанавливается с любым смещением.
2. Все точки на существующей поверхности между двумя точками обрезки проецируются на линию проекции по поперечному уклону покрытия.
3. Точка на самой высокой отметке на линии проекции является контрольной точкой для положительного значения "Минимальная толщина слоя выравнивания". Точка на самом низком уровне является контрольной точкой для отрицательного значения "Минимальная толщина слоя выравнивания".

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает слой покрытия, размещенный на любой удобной точке привязки с поперечным уклоном -2%.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Гребень	Гребень на проектной поверхности
P2, P3	КП	Кромки покрытия на проектной поверхности
P4	Гребень_Покрытие	Гребень на нижнем крае покрытия
P5, P6	КП_Покрытие	Кромки нижнего края покрытия
L1, L2	Верх, Покрытие	Верхний край покрытия
L3 – L6	Покрытие	Звенья покрытия. Следует обратить внимание на то, что L5, L6 выполнены от нижнего к верхнему краю покрытия в обоих случаях - "Выравнивание" и "Фрезерование"
L7, L8	Уровень Фрезерование	Вертикали от существующей поверхности до нижнего края покрытия: Уровень - в случае "Выравнивание" Фрезерование - в случае "Фрезерование"
S1	Покрытие	Площадь между верхним и нижним краями покрытия. Эта область перекрывает область фрезерования (S3) в случае "Фрезерование", см. диаграмму ниже.
S2	Уровень	Область над существующей поверхностью и под нижним краем покрытия (случай "Выравнивание")
S3	Фрезерование	Область под существующей поверхностью и над нижним краем покрытия (случай "Фрезерование"). Данная зона перекрывает зоны "Покрытие", см. диаграмму ниже.

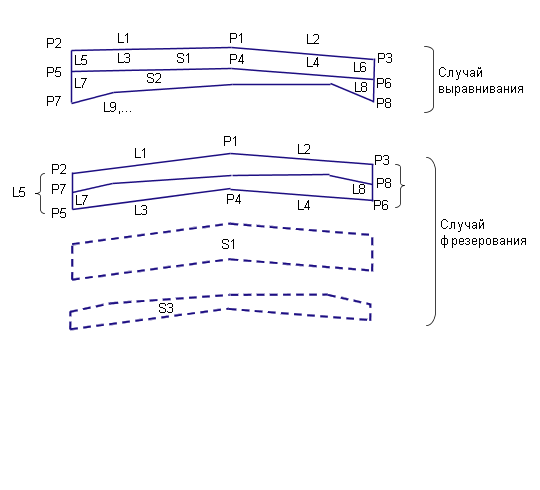

Диаграмма кодирования
