Данный элемент конструкции представляет собой обобщенное решение для замыкания сечения от внешней кромки дорожного полотна до точки пересечения выемки или насыпи.
Элемент предоставляет множество решений для условий выемки и насыпи, см. далее. На основе предоставленных входных параметров, данный элемент сначала пытается построить сечение выемки. Если не удается построить сечение выемки, то начинается построение сечения насыпи. Конечным звеном, оканчивающимся выходом на рельеф, можно пренебречь в случаях, когда требуется оставить модель коридора в незаконченном состоянии. Например, это может использоваться для того, чтобы поверхности профилирования с близкими свойствами могли быть привязаны к точке отсчета на незаконченном дорожном полотне.
Можно также задать дополнительный облицовочный материал для звена выхода на рельеф и других звеньев ("Все звенья", "Звенья выхода на рельеф", "Только звенья насыпи" и "Нет").
Присоединение
Элемент конструкции "ВыходНаРельефОбщий" обычно присоединяется к элементу конструкции, используемому на внешнем крае дорожного полотна, к такому, как край обочины, низ тротуара или низ бордюра. Точка привязки находится на внутреннем крае первого звена "Выемка", первого звена "Насыпь" или звена расширения "Ограждение".
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
|
Включить звено, оканчивающееся выходом на рельеф Пропустить звено, оканчивающееся выходом на рельеф |
Включает или пропускает звено, оканчивающееся выходом на рельеф. |
Включить / Пропустить |
Включить |
|
Контрольная точка выемки |
Количество звеньев "Звено выемки", у которых наружный конец является контрольной точкой определения, где расположено сечение - в выемке или на насыпи. |
Числовое, положительное, целое |
3 |
|
Ширина звена 1 выемки |
Ширина звена 1 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 1 выемки |
Откос (x : 1) звена 1 выемки |
Числовое |
0,0 |
|
Ширина звена 2 выемки |
Ширина звена 2 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 2 выемки |
Откос (x : 1) звена 2 выемки |
Числовое |
0,0 |
|
Ширина звена 3 выемки |
Ширина звена 3 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 3 выемки |
Откос (x : 1) звена 3 выемки |
Числовое |
0,0 |
|
Ширина звена 4 выемки |
Ширина звена 4 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 4 выемки |
Откос (x : 1) звена 4 выемки |
Числовое |
0,0 |
|
Ширина звена 5 выемки |
Ширина звена 5 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 5 выемки |
Откос (x : 1) звена 5 выемки |
Числовое |
0,0 |
|
Ширина звена 6 выемки |
Ширина звена 6 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 6 выемки |
Откос (x : 1) звена 6 выемки |
Числовое |
0,0 |
|
Ширина звена 7 выемки |
Ширина звена 7 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 7 выемки |
Откос (x : 1) звена 7 выемки |
Числовое |
0,0 |
|
Ширина звена 8 выемки |
Ширина звена 8 выемки |
Числовое, положительное |
0,0 |
|
Откос звена 8 выемки |
Откос (x : 1) звена 8 выемки |
Числовое |
0,0 |
|
Пологий откос выемки |
Первый, самый пологий, фиксированный откос для проверки |
Числовое, положительное |
6 ( : 1) |
|
Максимальная высота пологого откоса выемки |
Максимально допустимая высота замыкающего звена, использующего пологий откос выемки |
Числовое, положительное |
1,5 м 5 футов |
|
Умеренно крутой откос выемки |
Откос выемки, предназначенный для проверки, превышает ли звено "Пологий откос выемки" значение "Максимальная высота пологого откоса выемки". |
Числовое, положительное |
4 ( : 1) |
|
Максимальная высота умеренно крутого откоса выемки |
Максимально допустимая высота замыкающего звена, использующего "Умеренно крутой откос выемки". |
Числовое, положительное |
3 м 10 футов |
|
Крутой откос выемки |
Откос выемки, который используется в случае, если звено "Умеренно крутой откос выемки" превышает значение "Максимальная высота умеренно крутого откоса выемки". |
Числовое, положительное |
2 ( : 1) |
|
Ширина звена 1 насыпи |
Ширина звена 1 насыпи |
Числовое, положительное |
0,0 |
|
Откос звена 1 насыпи |
Откос (x : 1) звена 1 насыпи |
Числовое |
0,0 |
|
Ширина звена 2 насыпи |
Ширина звена 2 насыпи |
Числовое, положительное |
0,0 |
|
Откос звена 2 насыпи |
Откос (x : 1) звена 2 насыпи |
Числовое |
0,0 |
|
Ширина звена 3 насыпи |
Ширина звена 3 насыпи |
Числовое, положительное |
0,0 |
|
Откос звена 3 насыпи |
Откос (x : 1) звена 3 насыпи |
Числовое |
0,0 |
|
Пологий откос насыпи |
Первый, самый пологий, фиксированный откос для проверки (x : 1) |
Числовое, положительное |
6 ( : 1) |
|
Максимальная высота пологого откоса насыпи |
Максимально допустимая высота замыкающего звена, использующего "Пологий откос насыпи". |
Числовое, положительное |
1,5 м 5 футов |
|
Умеренно крутой откос насыпи |
Откос насыпи, который используется для проверки, превышает ли звено "Пологий откос насыпи" значение "Максимальная высота пологого откоса насыпи" |
Числовое, положительное |
4 ( : 1) |
|
Максимальная высота умеренно крутого откоса насыпи |
Максимально допустимая высота замыкающего звена, использующего "Умеренно крутой откос насыпи". |
Числовое, положительное |
3 м 10 футов |
|
Крутой откос насыпи |
Откос насыпи, который используется в случае, если звено "Умеренно крутой откос насыпи" превышает значение "Максимальная высота умеренно крутого откоса выемки". |
Числовое, положительное |
2 ( : 1) |
|
Ширина перил |
Ширина уширения перил для крутых откосов насыпи. Если уширение перил не требуется, следует задать нуль. |
Числовое, положительное |
0,6 м 2 фута |
|
Откос перил |
Откос в % звена уширения перил |
Числовое |
-2 (%) |
|
Включить перила Пропустить перила |
При выборе параметра "Включить" вставляются звенья для конструкции перил на сегменте уширения перил. При выборе параметра "Пропустить" конструкция перил не вставляется. |
Включить / Пропустить |
Пропустить |
|
Ширина до опоры |
Расстояние от точки привязки до внутреннего края опоры перил (если перила включены). |
Числовое |
0,3 м 1 фут |
|
Параметр скругления |
Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф |
Текстовая строка |
Нет |
|
Скругление по |
Указывает, какой параметр используется для скругления |
Текстовая строка |
Длина |
|
Параметр скругления |
Задает значение длины или радиуса |
Числовое, положительное |
1,500 фута |
|
Мозаичная структура скругления |
Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев) |
Числовое, положительное |
6 |
|
Разместить облицовочный материал |
Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет". |
Текстовая строка |
Нет |
|
Граница откоса 1 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
1 : 1 |
|
Толщина материала 1 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
12 дюймов |
|
Имя материала 1 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 2 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
2 : 1 |
|
Толщина материала 2 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
6 дюймов |
|
Имя материала 2 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 3 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
4 : 1 |
|
Толщина материала 3 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
4 дюйма |
|
Имя материала 3 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности |
Требуется |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Смещение выхода на рельеф |
Смещение точки выхода на рельеф |
Числовое |
|
Отметка выхода на рельеф |
Отметка точки выхода на рельеф |
Числовое |
Режим
Данный элемент конструкции предназначен для заполнения различных свободных зон, конфигураций секций выемки и насыпи. Элемент позволяет использовать до 8 звеньев в секциях выемки от края дорожного полотна до пересечения выемки с точкой отсчета, и любое из этих звеньев может использоваться в качестве контрольной точки. Для точки отсчета насыпи может использоваться до трех звеньев насыпи, также предоставляется специальное ограждение обочины для условий крутой насыпи.
Звенья выемки обозначаются как "Выемка 1", "Выемка 2", таким образом до "Выемка 8". Входное значение "Контрольная точка выемки" указывает на то, какое звено выемки заканчивается в контрольной точке выемки. Используются следующие логические этапы:
- Временно создаются звенья поверхности выемки, начиная с "Выемки 1" и до звена выемки, заканчивающегося в контрольной точке выемки.
- Если контрольная точка или любой участок временной поверхности находится ниже целевой поверхности, секция заканчивается в виде секции выемки. Если полный набор временных звеньев расположен выше целевой поверхности, секция завершается в виде секции насыпи.

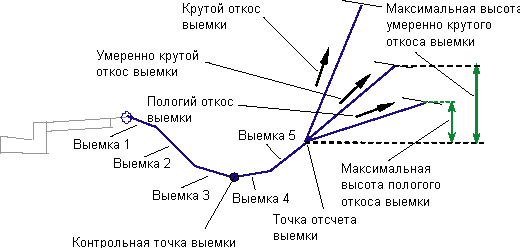

На примере выемки на диаграмме элемента конструкции показано, где определены пять звеньев "Выемка". Контрольная точка выемки расположена на третьем звене. На примере для насыпи показаны два определенных звена "Насыпь".
Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.
Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Сечение "Выемка"
- Если контрольная точка выемки расположена выше целевой поверхности, звенья вычерчивают в обратном направлении от контрольной точки до пересечения целевой поверхности. В этой точке сечение ограничивается.
- Если контрольная точка расположена ниже целевой поверхности, оставшиеся звенья выемки добавляются одно за другим. Для каждого нового звена выполняется проверка на пересечение с поверхностью выхода на рельеф. Если такое пересечение обнаруживается, сечение выемки прерывается, назначаются соответствующие коды "Отсчет" и "Выход на рельеф".
- Замыкание целевой поверхности в выемке:
- Если параметр "Включить звено, оканчивающееся выходом на рельеф" установлен в положение "Ложь", расчет пересечения выхода на рельеф выемки не выполняется.
- Пересечение поверхности выхода на рельеф рассчитывается с помощью значения "Пологий откос выемки".
- Если высота пологого откоса выемки превышает значение "Максимальная высота пологого откоса выемки", пересечение с поверхностью выхода на рельеф рассчитывается еще раз с использованием значения "Умеренно крутой откос выемки".
- Если высота пологого откоса выемки превышает значение "Максимальная высота пологого откоса выемки", пересечение с поверхностью выхода на рельеф рассчитывается еще раз с использованием значения "Крутой откос выемки".

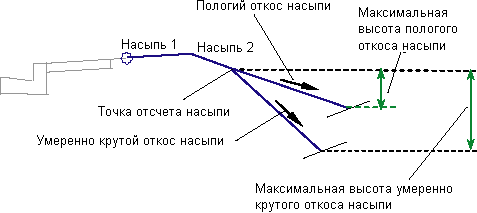

Сечение насыпи
- Звенья насыпи вставляются в направлении наружу от точки привязки до точки отсчета насыпи, которая представляет собой наружный край последнего ненулевого звена насыпи.
- Если звено насыпи пересекает поверхность выхода на рельеф до достижения точки отсчета, сечение прерывается в точке пересечения и назначаются соответствующие коды "Отсчет" и "Точка выхода на рельеф".
- Замыкание целевой поверхности в насыпи:
- Пересечение с целевой поверхностью рассчитывается с помощью значения "Пологий откос насыпи". Если высота пересекающего звена не превышает значения "Максимальная высота пологого откоса насыпи", такой откос используется для добавления к конструкции звена; в противном случае:
- Пересечение с целевой поверхностью рассчитывается с помощью значения "Умеренно крутой откос насыпи". Если высота пересекающего звена не превышает значения "Максимальная высота умеренно крутого откоса насыпи", такой откос используется для добавления к конструкции звена; в противном случае:
- если задана ненулевая ширина перил, звенья ("Насыпь 1", "Насыпь 2" и т.д.) удаляются. В точке привязки на основе параметров "Ширина перил" и "Откос перил" добавляется звено уширения перил. Пересечение с целевой поверхностью рассчитывается еще раз от наружного края звена уширения перил с использованием значения "Крутой откос насыпи", и звено добавляется к конструкции.
- Если ширина перил не равна нулю, в точке отсчета насыпи применяется крутой откос насыпи.

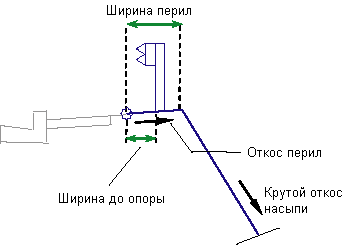

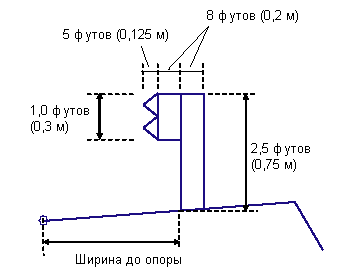

Конструкция перил может применяться для сечений насыпи, соответствующих критерию использования крутого откоса насыпи. При соответствии данному критерию значение "Ширина перил" не равно нулю, и ,если параметр "Включить перила" установлен в положение "Истина", на пикете вычерчивается конструкция ограждения. Как показано на следующей диаграмме, размеры конструкции ограждения являются фиксированными.

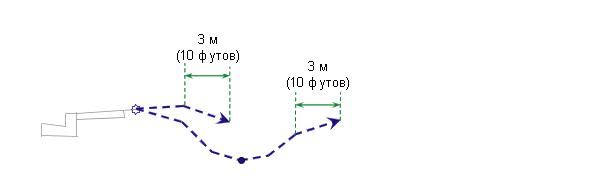

Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки пунктирной линией прорисовывает решения пологого откоса как в условиях выемки, так и в условиях насыпи. Звено, оканчивающееся выходом на рельеф, удлиняется наружу на 3 метра или 10 футов по горизонтали и ограничивается стрелкой.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
CP(n+1) |
Кювет_Внешн |
Контрольная точка кювета на конце "Звено выемки n", где n - номер звена контрольной точки выемки. |
|
CP (1 - n) |
Отсчет Отсчет_Выемка |
Точка отсчета для откоса пересечения выемки |
|
CP10 |
Выход на рельеф Выхрельеф_Выемка |
Реперная точка откоса выемки |
|
FP (1 - n) |
Отсчет Отсчет_Насыпь |
Точка отсчета для откоса пересечения насыпи |
|
FP5 |
Выход на рельеф Выхрельеф_Насыпь |
Реперная точка откоса насыпи |
|
Все звенья |
Верх База отсчета |
Все звенья выемки, насыпи и перил |
|
Точки перил |
Нет |
Точкам на конструкции перил (если она добавлена) не назначено никаких кодов. |
|
Звенья перил |
Перила |
Все звенья содержат конструкцию перил (если она включена). |
|
Конечное звено, оканчивающееся выходом на рельеф |
Верх База отсчета Выход на рельеф Выхрельеф_Выемка |
Звено, оканчивающееся выходом на рельеф, для сечения выемки |
|
Конечное звено, оканчивающееся выходом на рельеф |
Верх База отсчета Выход на рельеф Выхрельеф_Насыпь |
Звено, оканчивающееся выходом на рельеф, для сечения насыпи |

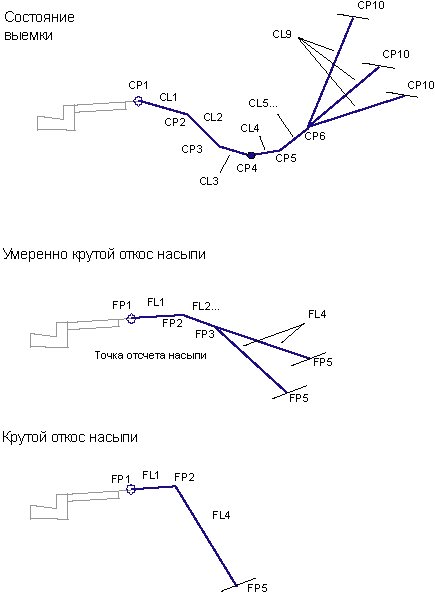

Диаграмма кодирования
