ПомеченнаяТочка

Данный элемент конструкции используется для обозначения именем существующей точки элемента.

Как правило, это делается для того, чтобы другие элементы конструкции позже могли вставлять звенья, присоединяя их к данной точке (например, ЗвеноКПомеченнойТочке). Точка привязки представляет собой обозначенную точку. К этой помеченной точке можно добавить заданные пользователем коды точек.

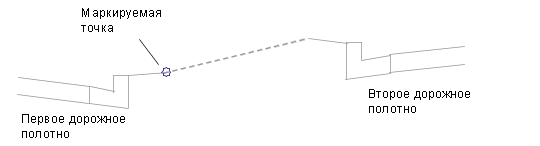

В примере ниже имеются две дороги с независимыми профилями. После создания звеньев для первой дороги, точка на левой наружной кромке помечается. Позже, после создания звеньев для второй дороги, можно вставить звено от правого наружного края к помеченной точке.

Прим.:

При использовании элемента конструкции ПомеченнаяТочка с элементом ЗвеноКПомеченнойТочке для правильной работы элемента ЗвеноКПомеченнойТочке он должен располагаться под элементом ПомеченнаяТочка на вкладке "Построение" в свойствах конструкции. Если элемент конструкции ЗвеноКПомеченнойТочке не расположен под элементом конструкции ПомеченнаяТочка на вкладке "Конструкция", в этой вкладке следует выбрать имя группы элементов конструкции, щелкнуть правой кнопкой мыши и выбрать "Переместить вверх", с тем чтобы элемент ПомеченнаяТочка оказался над элементом ЗвеноКПомеченнойТочке в списке.

Присоединение

Имя помеченной точки размещается в точке привязки.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Имя точки	Имя помеченной точки привязки	Текстовая строка	Нет
Коды точек	При необходимости задает коды точек в этом месте; несколько кодов разделяются запятыми.	Текстовая строка	ПомеченнаяТочка

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Нет.

Режим

Имя, назначенное выбранной точке привязки. В элемента конструкции, добавляемых позже к конструкции, можно ссылаться на данную точку по имени.

Работа в режиме компоновки

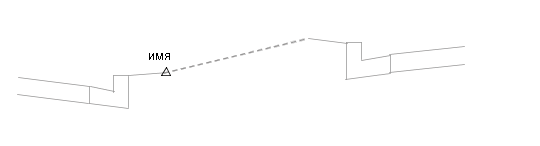

Данный элемент конструкции в режиме компоновки прорисовывает в месте размещения помеченной точки треугольный символ и устанавливает над точкой имя помеченной точки.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	ПомеченнаяТочка	Код помеченной точки

Диаграмма кодирования

Нет.
