ПростойБордюр

Данный элемент конструкции формирует простой бордюр на краю дорожного полотна. Бордюр может быть присоединен снаружи к любому краю дорожного покрытия или изнутри к краю разделительной полосы.

Данный элемент конструкции входит в группу элементов конструкции "Начало работы", которая используется для простого моделирования дорожного полотна и в учебных целях.

Присоединение

Точка привязки находится на передней грани бордюра для случая 1 и на задней грани бордюра для случая 2.

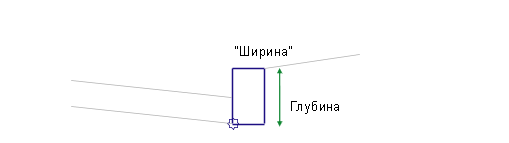

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Ширина	Ширина бордюра	Числовое, положительное	0,225 м 0,75 футов
Глубина	Глубина бордюра	Числовое, положительное	0,45 м 1,5 фута
Точка привязки	Указывает точку привязки бордюра на передней или на задней грани	Логическое	Спереди
Глубина ниже	Глубина бордюра ниже внутренней точки привязки	Числовое, положительное	0,3 м 1,0 фут
Высота сзади	Высота видимой части задней поверхности бордюра	Числовое, положительное	0,0 м 0,0 футов
Отклонение поверхности бордюра	Определяет отклонение фронтальной грани бордюра. Для вертикальной грани задается ноль градусов.	Угловой	0 градусов
Применить отклонение к верхней поверхности бордюра	Устанавливает верх бордюра перпендикулярным фронтальной грани бордюра.	Логическое: Да/Нет	Да

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Нет.

Режим

Элемент конструкции создает прямоугольную форму для простого бордюра с точкой привязки на нижней внутренней кромке бордюра.

Работа в режиме компоновки

В режиме размещения этот элемент конструкции прорисовывает форму бордюра в соответствии с заданными входными параметрами.

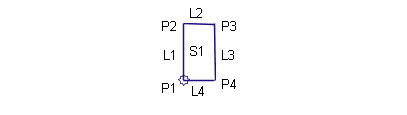

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Codes (Коды)	Описание
P1	НизБордюра	Внутренняя нижняя часть бордюра
P2	ВерхБордюра	Внутренняя верхняя часть бордюра
P3	НизБордюра	Внешняя верхняя часть бордюра
Все звенья	Бордюр
S1	Бордюр
