Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для подсоединения звена от точки привязки к заданному смещению и отметке.
Для смещения и профиля отметки может быть заменена трасса.
Присоединение

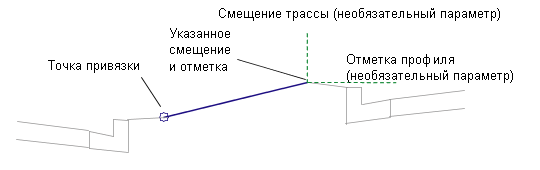

Точка привязки расположена в начале звена. Направление звена определяется местоположением данного смещения и отметки по отношению к точке привязки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Смещение от базовой линии |
Положительное или отрицательное смещение конца звена. При положительном значении этого параметра выполняется вставка элемента конструкции на правую сторону коридора или с управлением базовой линией. При отрицательном значении элемент вставляется на левую сторону. Дополнительные сведения приводятся в разделе "Вставка элементов конструкции на правую и левую сторону коридора" главы "Коридоры" справочной системы "Руководство пользователя AutoCAD Civil 3D". |
Числовое |
3,0 м 10,0 футов |
|
Отметка |
Отметка конца звена |
Числовое |
0,0 |
|
Коды точек |
Список кодов поверхностей, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
P2 |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр определяет добавление или удаление звенев поверхности. |
Да / Нет |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Offset |
Может использоваться для переопределения фиксированного значения параметра "Смещение" и привязки конца звена к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Отметка |
Может использоваться для переопределения фиксированного значения параметра "Отметка" и привязки конца звена к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим
От точки привязки до заданного смещения и отметки добавляется звено.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает горизонтальное звено с использованием в качестве ширины заданного входного параметра "Смещение".
Коды точек, звеньев и форм
Нет.

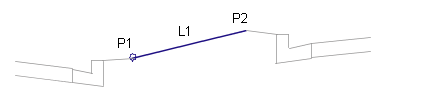

Диаграмма кодирования
