Данный элемент конструкции создает представление поперечного сечения пониженной разделительной полосы между точкой привязки и ранее именованной помеченной точкой.
Элемент конструкции "ПомеченнаяТочка" используется прежде всего в том случае, если точка соединения уже была помечена.
Присоединение
Точка привязки расположена на наружной кромке правого или левого откоса кювета разделительной полосы, ранее определенная помеченная точка должна располагаться на противоположной наружной кромке. Можно использовать правую или левую точку.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Имя помеченной точки |
Имя ранее определенной помеченной точки |
Текстовая строка |
Нет |
|
Откос 1 |
Откос (х : 1) звена, удлиненного вовнутрь от точки привязки |
Числовое |
-4 ( : 1) |
|
Откос 2 |
Откос (х : 1) звена, удлиненного вовнутрь от помеченной точки. |
Числовое |
-4 ( : 1) |
|
Зафиксировать откосы кювета |
Если точки верха откоса кювета расположены на разных отметках, данный элемент определяет, следует фиксировать боковые откосы кювета и разрешить сдвиг положения кювета, или фиксировать кювет по центру и отрегулировать боковой откос по высокой стороне. |
Список вариантов выбора |
Зафиксировав боковые откосы кювета, сместить кювет от центра |
|
Ширина кювета |
Ширина дна кювета разделительной полосы (для V-образных кюветов равна нулю) |
Числовое, положительное |
0,6 м 2 фута |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
Целевые параметры: Нет
Выходные параметры
Нет.
Режим

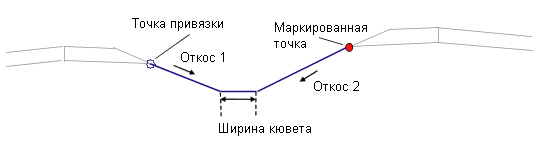

Задается местоположение точки привязки и помеченной точки. Помеченная точка может располагаться справа или слева от точки привязки. Звенья удлиняются вовнутрь от точки привязки по "Откосу 1" и от помеченной точки по "Откосу 2" до пересечения друг с другом. Если ширина кювета задана, в сторону пересечения откосов вписывается горизонтальное звено дна кювета.
Откосы кювета

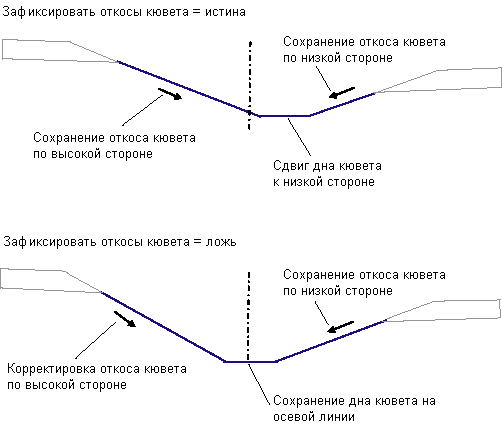

Верх откосов кювета может располагаться на различных отметках по левой и правой сторонам, то есть кювет может быть асимметричным. Для обработки такого кювета имеются две опции. Если параметр "Зафиксировать откосы кювета" установлен в положение "Истина", то значения "Откос 1" и "Откос 2" фиксируются на обеих сторонах, дно кювета при этом сдвигается от осевой линии по направлению к более низкой стороне. Если данный параметр установлен в положение "Ложь", дно кювета центрируется по середине смещения между верхом откосов, на низкой стороне откос фиксируется, а на верхней стороне - регулируется.
Поддержка оси вращения виража
Этот элемент конструкции используется со всеми методами оси вращения.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P2 |
ЛевСредКювета |
Левая кромка кювета разделительной полосы |
|
P3 |
ПравСредКювета |
Правая кромка кювета разделительной полосы |
|
L1 – L3 |
Верх База отсчета |
Проектная поверхность на звеньях незамощенной обочины и разделительной полосы. |
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки рассчитывает и отображает на основе заданных входных параметров звено разделительной полосы, а также относительное местоположение точки привязки и помеченной точки.

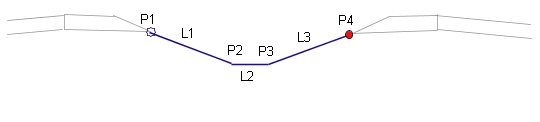

Диаграмма кодирования
