Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для добавления звена вертикальной поверхности при отклонении по вертикали.
При построении модели коридора для создания переменного отклонения по вертикали можно использовать профиль.
Присоединение
Точка привязки расположена на внутренней кромке звена. Данный элемент конструкции можно вставлять слева или справа от точки привязки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Отклонение по вертикали |
Положительное или отрицательное отклонение по вертикали от точки привязки. Отрицательные отклонения направлены вниз. |
Числовое |
3,0 м 10,0 футов |
|
Коды точек |
Список кодов поверхностей, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
P2 |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. |
Да / Нет |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Отклонение по вертикали |
Может использоваться для переопределения фиксированного значения параметра "Отклонение по вертикали" и привязки конца звена к профилю. Для этого в качестве целевых могут использоваться следующие типы объектов: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |

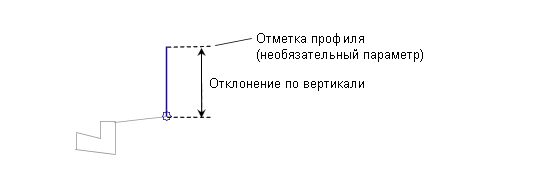

Режим
Для заданного отклонения по вертикали от точки привязки добавляется вертикальное звено. Если для параметра "Отклонение по вертикали" задано имя профиля, конец звена будет соответствовать отметке профиля.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звено при заданном положительном или отрицательном отклонении по вертикали.
Коды точек, звеньев и форм
Нет.

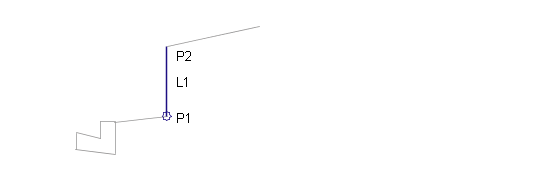

Диаграмма кодирования
