Данный элемент конструкции позволяет расширить существующее шоссе с разделительной полосой путем продления вовнутрь от кромок полосы движения по направлению к пониженной разделительной полосе; с целью нивелирования разности отметок используется асимметричное ограждение по осевой линии. Элемент включает параметр привязки отметки верхнего края ограждения к заранее определенному профилю.
Присоединение
Точка привязки находится в центре основания ограждения.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Толщина покрытия |
Толщина слоев покрытия разделительной полосы. |
Числовое, положительное |
0,100 м 0,3 фута |
|
Смещение левой точки вставки |
Смещение начала выступа слоя разделительной полосы с левой стороны. |
Числовое |
0,0 |
|
Смещение левой внутренней выборочной точки |
Смещение левой внутренней выборочной точки. Поперечный уклон левой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|
Смещение левой наружной выборочной точки |
Смещение левой внутренней выборочной точки. Поперечный уклон левой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|
Смещение правой точки вставки |
Смещение начала выступа слоя разделительной полосы с правой стороны. |
Числовое |
0,0 |
|
Смещение правой внутренней выборочной точки |
Смещение правой внутренней выборочной точки. Поперечный уклон правой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|
Смещение правой наружной выборочной точки |
Смещение правой наружной выборочной точки. Поперечный уклон правой стороны рассчитывается по существующей поверхности между выборочными точками. |
Числовое |
0,0 |
|

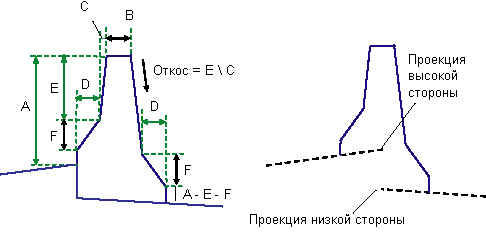

Размер A (в мм или дюймах) |
Высота верхнего края ограждения относительно его основания с верхней стороны разделительной полосы. |
Числовое, положительное |
810 мм 32 дюйма |
|
Размер B (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
232 9 дюймов |
|
Размер C (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
59 мм 2 дюйма |
|
Размер D (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
125 мм 5 дюймов |
|
Размер E (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
557 мм 22 дюйма |
|
Размер F (в мм или дюймах) |
Как показано на диаграмме. |
Числовое, положительное |
178 мм 7 дюймов |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Существующая поверхность |
Имя поверхности, определяющей существующее дорожное полотно. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности. |
Требуется |
|
Верхний край ограждения |
Может использоваться для привязки верхнего края барьера к отметке профиля. Размер Е может изменяться так, чтобы соответствовать рассчитанной высоте ограждения. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение левой точки вставки |
Может использоваться для расчета смещения левой точки вставки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение левой внутренней выборочной точки |
Может использоваться для расчета смещения левой внутренней выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение левой наружной выборочной точки |
Может использоваться для расчета смещения левой наружной выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение правой точки вставки |
Может использоваться для расчета смещения правой точки вставки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение правой внутренней выборочной точки |
Может использоваться для расчета смещения правой внутренней выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Смещение правой наружной выборочной точки |
Может использоваться для расчета смещения правой наружной выборочной точки относительно трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
Нет.
Режим

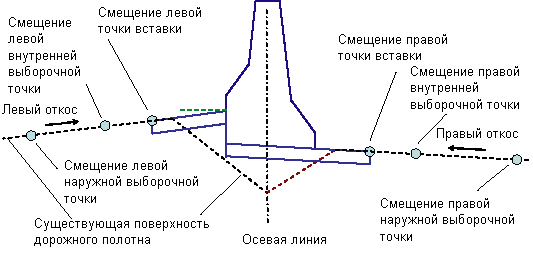

Левый и правый поперечные уклоны рассчитываются между выборочными точками на каждой стороне. Линии проводятся от точек контура до осевой линии при данных поперечных уклонах. Сторона на осевой линии с наивысшей отметкой определяет управляющую сторону минимальной высоты ограждения.
Смещение основания ограждения на высокой стороне рассчитывается по заданным размерам. Слой покрытия на высокой стороне относительно точки контура продлевается на рассчитанное смещение.
Слой покрытия на высокой стороне расширяется от точки контура на значение смещения основания ограждения на высокой стороне.
Ограждение строится от точки основания на высокой стороне, замыкая верх слоя покрытия на низкой стороне, см. диаграмму.
Если профиль верхнего края ограждения задан как целевой параметр, высота ограждения определяется профилем. Размер E может изменяться так, чтобы достичь данной высоты.
Работа в режиме компоновки
В режиме компоновки симметричная разделительная полоса и ограждение прорисовываются с фиксированными размерами, см. ниже. Это тот же самый рисунок, нарисованный в режиме компоновки для элемента конструкции "ПокрытиеРазделительнаяПолосаСимметричное".
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1, P5 |
КПЧ |
Начало выступа разделительной полосы на верхнем крае покрытия. |
|
P3, P7 |
КПЧ_Покрытие |
Начало выступа разделительной полосы на нижнем крае покрытия. |
|
Все точки ограждения |
Ограждение |
|
|
L1, L5 |
Верх |
Открытый верхний край слоев наложения |
|
L2 - L4 |
Покрытие |
|
|
L7 - L9 |
Покрытие |
|
|
Все звенья ограждения |
Ограждение |
|
|
S1, S2 |
Покрытие |
|
|
S3 |
Ограждение |

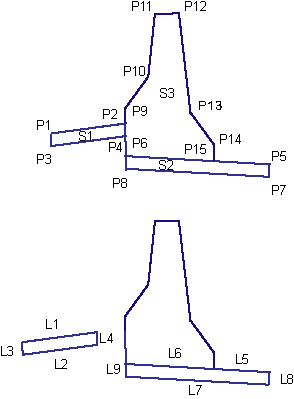

Диаграмма кодирования
Если высокая сторона разделительной высоты находится справа, а не слева, применяется зеркальное отображение.
