Этот элемент конструкции автоматически применяет различные элементы конструкций, например уширение, бордюр и водосборный лоток, кюветы или разметку линии выхода на рельеф к конструкции, в зависимости от выявления целевого объекта в пикете коридора.
Элемент конструкции "ЦельГоризонтальногоУсловногоЭлемента" является условным, то есть это элемент конструкции специального типа. Условные элементы конструкций автоматически добавляют к конструкции заданные элементы при наличии заданных условий.
Например, если конструкция содержит элемент "ЦельГоризонтальногоУсловногоЭлемента", AutoCAD Civil 3D анализирует пикет и определяет наличие целевого объекта в пределах указанного расстояния. В зависимости от параметров элемента конструкции "ЦельГоризонтальногоУсловногоЭлемента" к конструкции автоматически добавляются различные типы элементов конструкций.
Для получения дополнительной информации об использовании условных элементов конструкции см. .

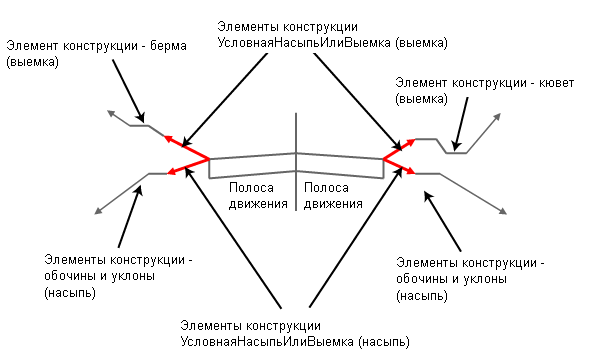

На следующем рисунке показано сечение конструкции коридора, состоящие из следующих объектов:
- левая и правая полосы движения
- четыре элемента конструкции "ЦельГоризонтальногоУсловногоЭлемента" (два слева и два справа)
- расположенный вверху слева элемент конструкции "ЦельГоризонтальногоУсловногоЭлемента", настройки которого предусматривают автоматическое добавление элемента конструкции - тротуара при обнаружении целевого объекта;
- расположенный внизу слева элемент конструкции "ЦельГоризонтальногоУсловногоЭлемента", настройки которого предусматривают автоматическое добавление элементов конструкции "Обочина" и "Градиент" слева, когда целевой объект не обнаружен;
- аналогично, в настройках верхнего правого элемента конструкции "ЦельГоризонтальногоУсловногоЭлемента" задано добавление элемента конструкции - тротуара, если обнаружен целевой объект в настройках нижнего правого элемента конструкции "ЦельГоризонтальногоУсловногоЭлемента" — добавление элементов конструкции "Обочина" и "Градиент" справа, если целевой объект не обнаружен.
К конструкции можно добавить один или несколько элементов конструкций "ЦельГоризонтальногоУсловногоЭлемента" для создания простого или сложного условного поведения. Например, в предыдущем примере можно добавить к модели набор полилиний, изображающих положение тротуаров. Так как линии заканчиваются на пересечении проезжей части с тротуаром, условный элемент конструкции добавляет и удаляет тротуар в зависимости от наличия линии тротуара. Условный элемент конструкции исключает необходимость в применении к коридору различных конструкции, если использовать тротуар не требуется.
При создании конструкции с использованием элементов "ЦельГоризонтальногоУсловногоЭлемента" схема конструкции, отображаемая на вкладке "Построение" в диалоговом окне "Свойства конструкции", указывает порядок обработки элементов конструкций.
При использовании элемента конструкции "ЦельГоризонтальногоУсловногоЭлемента" важно учитывать следующее:
- AutoCAD Civil 3D анализирует местоположение пикета, связанного с элементом конструкции, относительно смещения цели для выявления смещения.
- Если конструкция, содержащая элементы "ЦельГоризонтальногоУсловногоЭлемента", применяется к модели коридора, к заданной конструкции применяются только определенные фрагменты конструкции.
- В элементе конструкции "ЦельГоризонтальногоУсловногоЭлемента" используются целевые значения параметров, поэтому для этих элементов необходимо задать целевые значения перед моделированием (формированием) коридора. Если цели не заданы, элемент конструкции возвращает значение "Не найдено". Для получения дополнительной информации об установке целей см. раздел в руководстве пользователя AutoCAD Civil 3D.
- В отличие от других, элемент конструкции "ЦельГоризонтальногоУсловногоЭлемента" в режиме моделирования не создает точек, звеньев или форм.
Присоединение
Этот элемент конструкции можно присоединить к любой точке привязки элемента конструкции или конструкции. Последующие элементы конструкции можно присоединить к конечной точке элемента "ЦельГоризонтальногоУсловногоЭлемента".
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона | Задание стороны конструкции или коридора, в направлении которой вставляется элемент конструкции. | Слева / Справа | Справа |
| Компоновка - Ширина | Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром "Компоновка - Уклон" позволяет задавать положение элемента конструкции "ЦельГоризонтальногоУсловногоЭлемента" и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на модель коридора. | Числовое, положительное |
3,6 м 12,0 футов |
| Компоновка - Уклон | Уклон линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром "Компоновка - Ширина" позволяет задавать положение элемента конструкции "ЦельГоризонтальногоУсловногоЭлемента" и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на модель коридора. | Числовое, положительное или отрицательное |
1:1 (найдено) -1:1 (не найдено) |
| Условие | Задание условия, имеющегося для этого элемента конструкции. Условие "Найдено" используется при выявлении целевого объекта в пределах максимального расстояния. Условие "Не найдено" используется, если целевой объект не задан или не определен в пикете в пределах максимального расстояния. | Найдено/Не найдено | Найдено |
| Максимальное расстояние | Задание максимальной ширины, в пределах которой элемент конструкции выявляет целевой объект. Если смещение не найдено в заданных пределах, используется условие "Не найдено". | Числовое, положительное |
9999,0 футов 9999,0 м |
Целевые параметры
В этом разделе перечислены параметры элемента конструкции, которые можно сопоставить с целевыми объектами в чертеже. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
| Параметр | Описание | Статус |
|---|---|---|
| Offset | Трасса, характерная линия, фигура съемки или полилинии. Если в пикете выявлен заданный целевой объект, используется условие "Найдено". | Не обязательно (если не задано, возвращается значение "Не найдено) |
Выходные параметры
Нет.
Режим
См. описание.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции изображается линией, определяемой значениями входных параметров "Компоновка - Ширина" и "Компоновка - Уклон". Эта линия представляет собой место применения элемента "ЦельГоризонтальногоУсловногоЭлемента" в конструкции.
Коды точек, звеньев и форм
В отличие от других, элемент конструкции "ЦельГоризонтальногоУсловногоЭлемента" в режиме моделирования не создает точек, звеньев или форм.
Диаграмма кодирования
На следующей диаграмме кодирования представлены точки и звенья, созданные в режиме компоновки. В режиме моделирования для этого элемента конструкции коды точек, звеньев и форм не создаются.
