МостСКоробчатымиБалками2

Данный элемент конструкции используется для создания модели моста с двухкамерными коробчатыми балками с возможностью добавления полуограждений.

Данный элемент конструкции используется для визуализации, а не для строительного проектирования.

Присоединение

Точка привязки располагается на линии разделения между левой и правой полосами на проектной поверхности настила моста. Сечение моста строится с левой и правой сторон.

Входные параметры

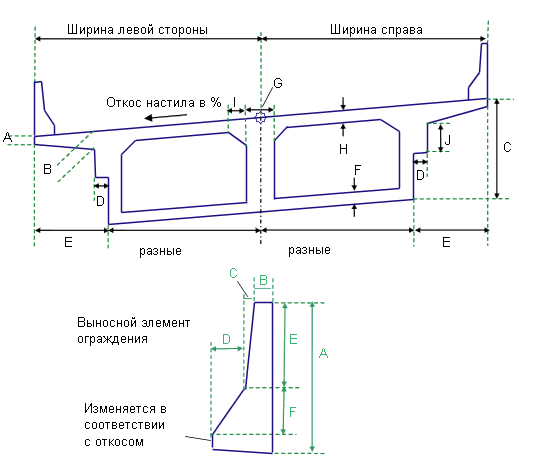

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Ширина левой полосы	Ширина левых полос на настиле моста	Числовое, положительное	5,34 м 17,8 фута
Ширина правой полосы	Ширина правых полос на настиле моста	Числовое, положительное	5,34 м 17,8 фута
Поперечный уклон настила - Использовать вираж	Задает использование поперечного уклона виража в качестве значения поперечного уклона настила моста.	Список параметров: "Нет", "Поперечный уклон левой наружной полосы", "Поперечный уклон левой внутренней полосы"	Поперечный уклон левой наружной полосы
Поперечный уклон настила по умолчанию	Задает используемое по умолчанию значение поперечного уклона виража для настила моста	Числовое, положительное	2,0%
Включить ограждения Пропустить ограждения	Включает или пропускает ограждения с обеих сторон настила моста.	Включить / Пропустить	Включить
Размер A	Толщина настила у края	Числовое, положительное	0,200 м 0,667 фута
Размер B	Толщина настила у основания консоли	Числовое, положительное	0,300 м 1,0 фут
Размер C	Глубина нижнего края карниза относительно проектной поверхности	Числовое, положительное	1,8 м 6,0 футов
Размер D	Ширина уступа	Числовое, положительное	0,150 м 0,5 фута
Размер E	Полная ширина консоли	Числовое, положительное	1,425 м 4,75 фута
Размер F	Толщина нижней балки	Числовое, положительное	0,170 м 0,5625 фута
Размер G	Толщина центральной балки	Числовое, положительное	0,250 м 0,833 фута
Размер H	Толщина верней балки	Числовое, положительное	0,210 м 0,7 фута
Размер I	Ширина верхнего угла внутренней балки	Числовое, положительное	0,300 м 1,0 фута
Размер J	Высота уступа	Числовое, положительное	0,600 м 2,0 фута
Размер A ограждения (в мм или дюймах)	Высота ограждения по центру разделительной полосы.	Числовое, положительное	810 мм 32 дюйма
Размер B ограждения (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	131 мм 4,5 дюйма
Размер C ограждения (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	59 мм 2 дюйма
Размер D ограждения (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	125 мм 5 дюймов
Размер E ограждения (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	557 мм 22 дюйма
Размер F ограждения (в мм или дюймах)	Как показано на диаграмме	Числовое, положительное	178 мм 7 дюймов

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Ширина слева	Может использоваться для переопределения фиксированного значения "Ширина слева" и привязки положения левого края настила к значению смещения. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Ширина справа	Может использоваться для переопределения фиксированного значения "Ширина правой полосы" и привязки правого края настила к смещенной трассе на каждом пикете коридора. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Ось вращения виража	Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража".	Статический (описание)

Режим

Элемент конструкции создает звенья для настила моста и каркаса на основе заданных значений входных параметров. Если для настила моста не используются параметры LI или LO, поперечный уклон виража для левой стороны остается постоянным по всей ширине моста.

Если опция "Включить ограждения" установлена в положение "Истина", с левого и правого края настила добавляются секции одностороннего ограждения типа "Нью-Джерси". Склоны ограждения регулируются в соответствии со склонами настила.

Работа в режиме компоновки

В режиме размещения этот элемент конструкции прорисовывает конструкцию моста и ограждения в соответствии с заданными значениями входных параметров.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1, P3	КНМ	Край настила моста
P2	Гребень_Настил	Точка гребня на настиле моста
L1	Настил, Верх
	Мост	Все наружные звенья основания моста
	Ферма	Все внутренние звенья основания моста
Все звенья ограждения	Ограждение
S1	Мост
S2, S3	Ограждение

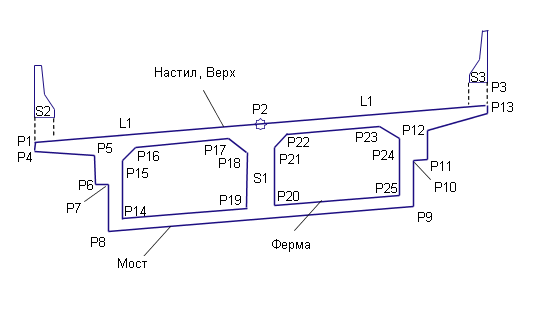

Диаграмма кодирования
