ПростаяОбочина

Этот элемент конструкции служит для создания простой мощеной обочины с проектной поверхностью и дополнительным слоем основания.

Данный элемент конструкции входит в группу элементов конструкции "Начало работы", которая используется для простого моделирования дорожного полотна и в учебных целях.

Присоединение

Точка привязки находится на внутреннем крае обочины на проектной поверхности.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Ширина	Ширина обочины	Числовое, положительное	0,9 м 3 фута
Глубина	Толщина от дополнительного слоя основания до проектной поверхности	Числовое, положительное	0,2 м 0,67 фута
Поперечный уклон в %	Поперечный уклон обочины в %	Числовое	-4%

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Нет.

Режим

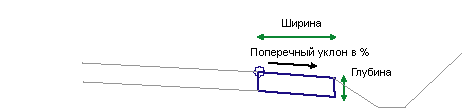

Звенья обочины с заданной шириной, откосом и глубиной вставляются снаружи от точки привязки.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает полосу в соответствии с входными параметрами.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Codes (Коды)	Описание
P2	КМО	Край мощеной обочины на проектной поверхности
P4	КМТ_ДопОсн	Край мощеной обочины на дополнительном слое основания
L1	Верх, Покрытие	Мощеная проектная поверхность
L3	База отсчета, Дополнительный слой основания	Дополнительный слой основания
S1	Покрытие1
