ЗвеноОткосыМеждуТочками

Данный элемент конструкции используется для вставки между двумя точками пересекающихся звеньев.

Обычно элемент конструкции используется для размещения пересекающихся откосов на V-образном кювете между кромками двух соседних или сходящихся дорог. Также можно определить кювет с плоским дном.

Присоединение

Точка привязки располагается на наружной кромке левого или правого пересекающегося откоса, ранее заданная помеченная точка должна располагаться на противоположной наружной кромке. Можно использовать правую или левую точку. После запроса на ввод точки маркера следует выбрать точку привязки. Следует присвоить имя помеченной точке и задать ее имя в этом элементе конструкции.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Имя помеченной точки	Имя ранее определенной помеченной точки	Текстовая строка	Нет
Откос 1	Откос (х : 1) звена, удлиненного вовнутрь от точки привязки. Отрицательные значения откосов соответствуют направлению вниз.	Числовое	-4 ( : 1)
Откос 2	Откос (х : 1) звена, удлиненного вовнутрь от помеченной точки.	Числовое	-4 ( : 1)
Ширина кювета	Ширина дна кювета разделительной полосы (для V-образных кюветов равна нулю)	Числовое, положительное	0,6 м 2 фута

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Нет.

Режим

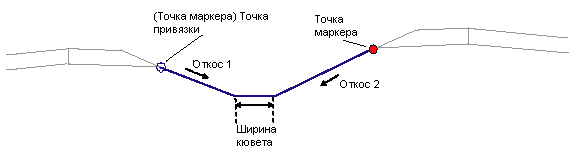

Задается местоположение точки привязки и помеченной точки. Помеченная точка может располагаться справа или слева от точки привязки. Звенья удлиняются вовнутрь от точки привязки по "Откосу 1" и от помеченной точки то "Откосу 2" до пересечения друг с другом. Если задана ненулевая ширина, в сторону пересечения откосов вписывается горизонтальное звено дна кювета.

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки используется для расчета и отображения пересекающихся звеньев и дополнительного звена дна кювета на основе заданных входных параметров и относительного расположения точки привязки и помеченной точки.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P2	Кювет_Внутр Кювет	Для ненулевой ширины кювета, ближайшая к точке привязки кромка кювета. Если ширина кювета равна нулю, следует использовать параметр "Кювет".
P3	ПравСредКювета	Для ненулевой ширины кювета, ближайшая к помеченной точке кромка кювета.
L1 – L3	Верх База отсчета	Проектная поверхность на звеньях незамощенной обочины и разделительной полосы.

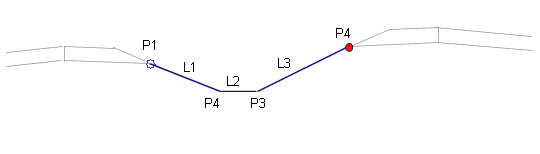

Диаграмма кодирования
