Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для удлинения звена от точки привязки до заданного смещения на целевой поверхности.
При создании модели коридора для расчета смещения может использоваться трасса.

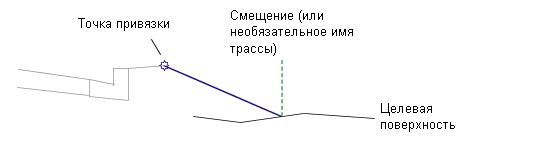

Присоединение
Точка привязки расположена в начале звена.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Смещение от базовой линии |
Положительное или отрицательное смещение, необходимое для привязки звена к целевой поверхности. При положительном значении этого параметра выполняется вставка элемента конструкции на правую сторону коридора или с управлением базовой линией. При отрицательном значении элемент вставляется на левую сторону. Дополнительные сведения приводятся в разделе "Вставка элементов конструкции на правую и левую сторону коридора" главы "Коридоры" справочной системы "Руководство пользователя AutoCAD Civil 3D". |
Числовое |
0,0 |
|
Коды точек |
Список кодов поверхностей, которые можно назначить внешнему краю звена |
Строка с разделителями-запятыми |
P2 |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. |
Да / Нет |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Offset |
Может использоваться для переопределения фиксированного значения параметра "Смещение" и привязки конца звена к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Целевая поверхность |
Имя поверхности, к которой выполняется привязка звена. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности. |
Требуется |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим
Звено удлиняется до точки на целевой поверхности при заданном смещении.

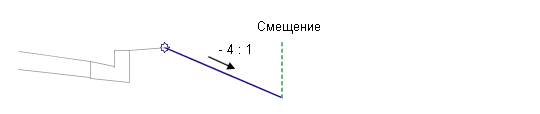

Работа в режиме компоновки
Данный элемент конструкции в режиме размещения отображает звено, прорисованное до заданного смещения при откосе -4 : 1. Звено ограничивается стрелками, направленными наружу.
Коды точек, звеньев и форм
Нет.

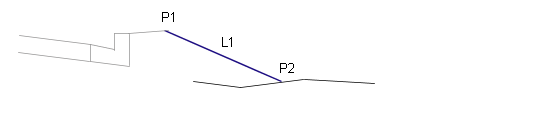

Диаграмма кодирования
