Данный элемент используется для вставки плоского или V-образного кювета с пользовательскими значениями контрольных параметров по горизонтали и по вертикали.
Кювет также может включать дополнительный облицовочный материал.
Присоединение
Точка привязки расположена на внутренней кромке первого звена. Это может быть либо внутренний буфер, либо звено внутреннего откоса кювета, если ширина внутреннего буфера равна нулю. Обычно он присоединяется к наружному краю обочины.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которую вставляется элемент конструкции | Слева / Справа | Справа |
| Включить кювет | Указывает использование кювета для выемок и насыпей, только для насыпей или только для выемок | Варианты: a) выемка/насыпь, b) выемка, c) насыпь | Выемка/Насыпь |
| Ширина кювета | Ширина по нижнему краю кювета. Для V-образных кюветов ширина дна равна нулю. | Числовое, положительное |
1 м 3 фута |
| Глубина кювета | Глубина кювета | Числовое, положительное |
1 м 3 фута |
| Внутренний откос | Откос передней части звена кювета (х : 1). Данное звено всегда вставляется в направлении вниз. | Числовое, положительное | 4 ( : 1) |
| Ширина буфера внутреннего откоса | Позволяет размещать буфер перед внутренним откосом (нулевое значение - пропустить) | Числовое, положительное |
1 м 3 фута |
| Откос буфера внутреннего откоса | Откос буфера внутреннего откоса | Числовое, положительное | -6 (:1) |
| Наружный откос | Откос звена задней части кювета (х : 1). Данное звено всегда вставляется в направлении вверх. | Числовое, положительное | 4 ( : 1) |
| Буфер наружного откоса | Позволяет размещать буфер перед наружным откосом (нулевое значение - пропустить) | Числовое, положительное |
1 м 3 фута |
| Откос буфера наружного откоса | Откос буфера наружного откоса | Числовое, положительное | 6 ( : 1) |
| Разместить облицовочный материал | Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья" или "Нет". | Текстовая строка | Нет |
| Граница откоса 1 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 1 : 1 |
| Толщина материала 1 | Задает толщину облицовочного материала. Измерение этой толщины выполняется перпендикулярно стороне откоса. | Числовое, положительное | 12 дюймов |
| Имя материала 1 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 2 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 2 : 1 |
| Толщина материала 2 | Задает толщину облицовочного материала. Измерение этой толщины выполняется перпендикулярно стороне откоса. | Числовое, положительное | 6 дюймов |
| Имя материала 2 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 3 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 4 : 1 |
| Толщина материала 3 | Задает толщину облицовочного материала. Измерение этой толщины выполняется перпендикулярно стороне откоса. | Числовое, положительное | 4 дюйма |
| Имя материала 3 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
| Параметр | Описание | Статус |
|---|---|---|
| Трасса - внутренний край кювета | Может использоваться для переопределения фиксированного значения ширины буфера внутреннего откоса. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Трасса - внешний край кювета | Может использоваться для переопределения фиксированного значения ширины буфера внешнего откоса. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Профиль дна кювета | Может использоваться для переопределения фиксированных значений ширины внутреннего и внешнего откоса Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Целевая поверхность | Эта поверхность используется для определения того, находится ли кювет в выемке или на насыпи. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности. | Не обязательно |
Выходные параметры
Нет.
Режим

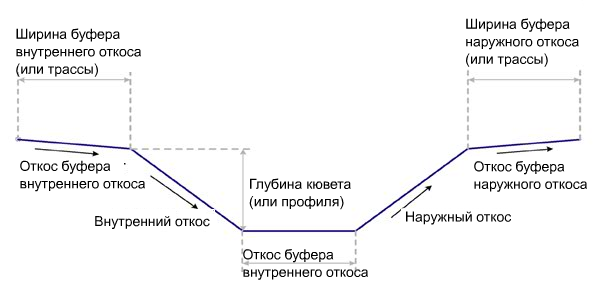

Этот элемент конструкции служит для вставки кювета простой формы (либо с горизонтальным дном, либо V-образный) с необязательными буферами внешнего и внутреннего откоса. Местоположение внутреннего края кювета может быть задано фиксированным значением ширины или дополнительной трассой. Глубина кювета может задаваться фиксированным значением высоты или профилем, обеспечивающим контроль глубины. Контрольной точкой выемки/насыпи является P3. В зависимости от значения параметра "Включить кювет" кювет может помещаться только в выемку, только в насыпь или возможны оба варианта.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкций, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции отображает все формирующие кювет звенья с параметрами, ввод которых выполняется пользователем.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка, Звено или Форма | Codes (Коды) | Описание |
|---|---|---|
| P2 | Отсчет | |
| P3 | Кювет_Внутр | Внутренняя часть дна кювета |
| P4 | Кювет_Внешн | Наружная часть дна кювета |
| P5 | Отсчет | |
| L1-5 | Верх База отсчета | |
| L2,L4 | Откос_Звено | |
| L3 | Кювет | Дно кювета |

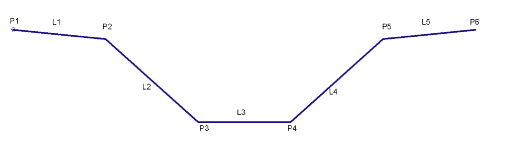

Диаграмма кодирования
