ВыходНаРельефБермы

Этот элемент конструкции используется для вставки звеньев с целью создания откосов водосбора для выемок или насыпей, причем берма может быть не единственной.

Можно также задать дополнительный облицовочный материал для звена выхода на рельеф и других звеньев ("Все звенья", "Звенья выхода на рельеф", "Только звенья насыпи" и "Нет").

Присоединение

Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Откос выемки	Откос выемки, оканчивающийся выходом на рельеф	Числовое, положительное	2 ( : 1)
Максимальная высота выемки	Максимально допустимая высота для звена выемки, оканчивающегося выходом на рельеф, при отсутствии берм.	Числовое	3,0 м 10,0 футов
Откос насыпи	Откос насыпи, оканчивающийся выходом на рельеф	Числовое, положительное	2 ( : 1)
Максимальная высота насыпи	Максимально допустимая высота для звена насыпи, оканчивающегося выходом на рельеф, при отсутствии берм.	Числовое, положительное	3,0 м 10,0 футов
Ширина бермы	Ширина бермы	Числовое, положительное	1,5 м 5,0 футов
Откос бермы	Положительный/отрицательный откос бермы в %. Положительные откосы направлены вверх в направлении увеличения смещения	Числовое	2 (%)
Параметр скругления	Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф	Текстовая строка	Нет
Скругление по	Указывает, какой параметр используется для скругления	Текстовая строка	Длина
Параметр скругления	Задает значение длины или радиуса	Числовое, положительное	1,500 фута
Мозаичная структура скругления	Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев)	Числовое, положительное	6
Разместить облицовочный материал	Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет".	Текстовая строка	Нет
Граница откоса 1	Задает границу откоса, до которой размещается соответствующий облицовочный материал	Откос	1 : 1
Толщина материала 1	Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену.	Числовое, положительное	12 дюймов
Имя материала 1	Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев	Текстовая строка	Rip Rap (Мелкий щебень)
Граница откоса 2	Задает границу откоса, до которой размещается соответствующий облицовочный материал	Откос	2 : 1
Толщина материала 2	Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену.	Числовое, положительное	6 дюймов
Имя материала 2	Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев	Текстовая строка	Rip Rap (Мелкий щебень)
Граница откоса 3	Задает границу откоса, до которой размещается соответствующий облицовочный материал	Откос	4 : 1
Толщина материала 3	Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену.	Числовое, положительное	4 дюйма
Имя материала 3	Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев	Текстовая строка	Seeded Grass (Засеянный газон)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Поверхность выхода на рельеф	Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности	Требуется

Выходные параметры

Параметр	Описание	Тип
Смещение выхода на рельеф	Смещение точки выхода на рельеф	Числовое
Отметка выхода на рельеф	Отметка точки выхода на рельеф	Числовое

Режим

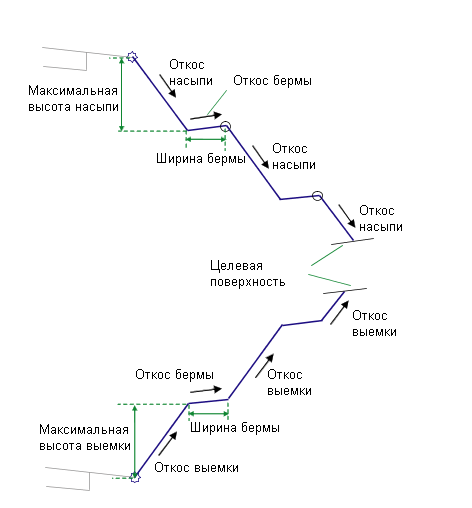

Точка привязки используется как точка исходного отсчета. Отметка точки отсчета проверяется по отношению к целевой поверхности для определение сечения - находится ли он в условии выемки или насыпи. Пересечение рассчитывается до целевой поверхности с использованием заданных значений "Откос выемки" или "Откос насыпи". Если высота пересечения превышает значение "Максимальная высота", вставляется звено со значением "Максимальная высота", и добавляется звено бермы. Точка отсчета восстанавливается к положению на внешней кромке бермы, процесс повторяется до тех пор, пока найденное звено, оканчивающееся выходом на рельеф, не будет превышать значения "Максимальная высота".

Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.

Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.

Прим.:

В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкций, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.

Работа в режиме компоновки

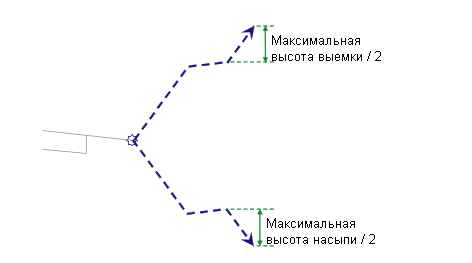

В режиме компоновки данный элемент конструкции прорисовывает исходные откосы выемки и насыпи до их максимальной высоты, одну берму, за которой следуют откосы выемки и насыпи выходом на рельеф для половины максимальной высоты. Звенья, оканчивающиеся выходом на рельеф, ограничиваются стрелками, направленными наружу.

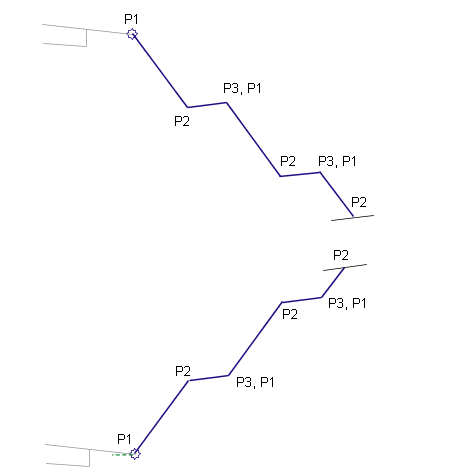

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Отсчет Отсчет_Выемка или Отсчет_Насыпь	Точка отсчета для условия выемки или насыпи. Применимо только к внутреннему краю действительного звена, оканчивающегося выходом на рельеф.
P2	Выход на рельеф Выхрельеф_Выемка или Выхрельеф_Насыпь	Точка выхода на рельеф и точка выхода на рельеф для условия выемки или насыпи. Применимо только к действительной точке выхода на рельеф.
P2	Берма_Внутр	Внутренняя кромка берм(ы)
P3	Берма_Внешн	Внешняя кромка берм(ы)
Все звенья	Верх База отсчета
Конечное звено, оканчивающееся выходом на рельеф	Верх База отсчета Выход на рельеф Выхрельеф_Выемка	Звено, оканчивающееся выходом на рельеф, для сечения выемки
Конечное звено, оканчивающееся выходом на рельеф	Верх База отсчета Выход на рельеф Выхрельеф_Насыпь	Звено, оканчивающееся выходом на рельеф, для сечения насыпи
