Этот элемент конструкции позволяет выбрать в качестве целевого объекта как существующую поверхность грунта, так и поверхность скального грунта.
В зависимости положения (выше или ниже) для выхода на рельеф используются различные откосы и варианты кюветов. В случае насыпи и выемки нескального грунта этот элемент конструкции функционирует так же, как элемент конструкции "ПростойБоковойОткосВыемкиСКюветом".
Присоединение
Для выемки точка привязки расположена на внутреннем крае внутреннего откоса кювета, а для насыпи — на внутренней стороне звена, оканчивающегося выходом на рельеф.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Звено, оканчивающееся выходом на рельеф | Включает или пропускает звено, оканчивающееся выходом на рельеф. | Включить / Пропустить | Включить |
| Откос выемки | Откос звена, оканчивающегося выходом на рельеф, для выемки нескального грунта | Числовое, положительное | 2 ( : 1) |
| Откос насыпи | Откос звена, оканчивающегося выходом на рельеф, для насыпи | Числовое, положительное | 4 ( : 1) |
| Внутренний откос | Откос звена внутреннего откоса кювета (только для выемки) | Числовое, положительное | 4 ( : 1) |
| Глубина кювета | Глубина кювета | Числовое, положительное |
1,2 м 4,0 фута |
| Ширина дна | Ширина дна кювета (для V-образного кювета равна нулю) | Числовое, положительное |
0,6 м 2,0 фута |
| Наружный откос | Откос звена наружного откоса кювета (только для выемки) | Числовое, положительное | 4 : 1 |
| Ширина наружного откоса | Ширина звена наружного откоса кювета (только для выемки) | Числовое, положительное |
1,2 м 4,0 фута |
| Ограничение глубины выемки 1 скального грунта | Высота откоса первой выемки скального грунта | Число, положительное |
3,0 м 9,0 фута |
| Откос выемки 1 скального грунта | Откос первого сегмента выемки скального грунта | Числовое, положительное | 4 (:1) |
| Откос выемки 2 скального грунта | Откос второго сегмента выемки скального грунта | Числовое, положительное | 1 (:1) |
| Ширина удаляемой части существующей поверхности грунта | Ширина удаляемой части существующей поверхности скального грунта | Числовое, положительное |
1,5 м 5,0 футов |
| Откос звена, оканчивающегося выходом на рельеф | Откос звена, оканчивающегося на существующей поверхности | Числовое, положительное | 2 (:1) |
| Разместить облицовочный материал | Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет". | Текстовая строка | Нет |
| Граница откоса 1 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 1 : 1 |
| Толщина материала 1 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 12 дюймов |
| Имя материала 1 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 2 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 2 : 1 |
| Толщина материала 2 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 6 дюймов |
| Имя материала 2 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Rip Rap (Мелкий щебень) |
| Граница откоса 3 | Задает границу откоса, до которой размещается соответствующий облицовочный материал | Откос | 4 : 1 |
| Толщина материала 3 | Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. | Числовое, положительное | 4 дюйма |
| Имя материала 3 | Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев | Текстовая строка | Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
| Параметр | Описание | Статус |
|---|---|---|
| Существующая поверхность грунта | Имя существующей поверхности грунта для разметки линии выхода на рельеф В качестве целевых объектов для указания данной поверхности можно использовать объекты следующих типов: поверхности. | Требуется |
| Поверхность скального грунта | Поверхность скального грунта для выемки скального грунта В качестве целевых объектов для указания данной поверхности можно использовать объекты следующих типов: поверхности. | Не обязательно |
Выходные параметры
Нет.
Режим

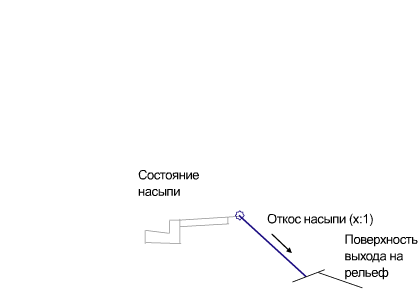

Проверить расположение точки привязки - в выемке или на насыпи. Если точка привязки находится на насыпи, то звено насыпи, оканчивающееся выходом на рельеф, удлиняется до "Существующей поверхности" при заданном "Откосе насыпи".

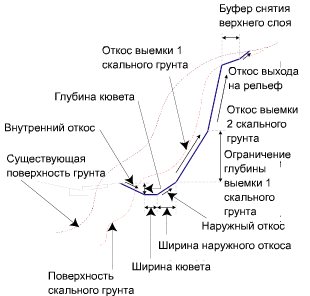

Если точка P1 или P2 находится ниже поверхности скального грунта, то добавляются внутренний откос, дно кювета и наружный откос, а также звено выемки 1 скального грунта добавляется на высоте, заданной параметром "Ограничение глубины выемки 1 скального грунта". Звено второй выемки скального грунта добавляется до тех пор, пока не достигнет поверхности скального грунта на откосе выемки 2 скального грунта. Снятая площадь создается по мере создания звеньев, повторяющих форму поверхности скального грунта при заданном расстоянии от буфера. В результате звено, оканчивающегося выходом на рельеф существующей поверхности, вставляется с откосом, который задан параметром "Откос звена, оканчивающегося выходом на рельеф".

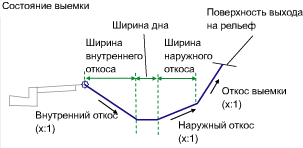

Если звено, оканчивающегося выходом на рельеф существующей поверхности, находится не ниже поверхности скального грунта, то добавляются внутренний откос, дно кювета и наружный откос, а также звено выемки, оканчивающееся выходом на рельеф, удлиняется от конца наружного откоса до "Поверхности выхода на рельеф" при заданном значении "Откос выемки".
Этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Измерение этого параметра толщины материала (например, "Толщина материала 1") выполняется перпендикулярно звену.Можно определить три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.
Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкций, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки
В режиме компоновки для элемента конструкции будет использоваться тот же режим компоновки, что и для существующего элемента "ПростойБоковойОткосВыемкиСКюветом".
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка, Звено или Форма | Codes (Коды) | Описание |
|---|---|---|
| P1 | Отсчет, отсчет_насыпи | Только для условия насыпи - точка отсчета для звена насыпи, оканчивающегося выходом на рельеф |
| P2 | Кювет_внутр, Выход_на_рельеф, Выход_на_рельеф_насыпь | Только выемка — внутренний край кювета Только насыпь — точка выхода на рельеф |
| P3 | Кювет_Внешн | Только для условия выемки - наружный край кювета |
| P4 | Отсчет_Выемка | Только для условия выемки - точка отсчета для звена выемки, оканчивающегося выходом на рельеф |
| P5-n | Выход_на_рельеф Выход_на_рельеф_выемка | Только для условия выемки - точка выхода на рельеф |
| L1 - n | Верх, База отсчета | Немощеная проектная поверхность |
| L1 | Верх, База_отсчета, Выход_на_рельеф, Выход_на_рельеф_насыпь, Откос_звена (только выемка) | Звено в насыпи, оканчивающееся выходом на рельеф |
| L2 | Кювет | Дно кювета |
| L3 | Откос_звена | Откос кювета |
| L4-Ln | Верх, База_отсчета, Выход_на_рельеф, Выход_на_рельеф_выемка | Звенья выемки, оканчивающиеся выходом на рельеф |
Диаграмма кодирования

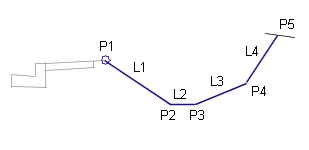

На приведенной ниже диаграмме кодирования показаны коды для выемки без поверхности скального грунта.
На приведенной ниже диаграмме кодирования показаны коды для насыпи.
На приведенной ниже диаграмме кодирования показаны коды для выемки с поверхностью скального грунта.
