ВыходНаРельефМаксимальнаяШирина

Данный элемент конструкции позволяет вставлять звено, выходящее на рельеф к целевой поверхности, с определенным пользователем значением откоса выемки или насыпи.

При необходимости откос регулируется для фиксации точки выхода на рельеф в пределах максимальной ширины от точки отсчета.

Можно также задать дополнительный облицовочный материал для звена выхода на рельеф и других звеньев ("Все звенья", "Звенья выхода на рельеф", "Только звенья насыпи" и "Нет").

Присоединение

Точкой привязки является точка отсчета звена, оканчивающегося выходом на рельеф. Данный компонент можно присоединить к правой или левой стороне.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Откос выемки	Откос для нормального выхода на рельеф в условиях выемки	Числовое, положительное	4 ( : 1)
Откос насыпи	Откос для нормального выхода на рельеф в условиях насыпи	Числовое, положительное	4 ( : 1)
Максимальная ширина	Максимально допустимая ширина от точки отсчета (точки привязки) для точки выхода на рельеф	Числовое	3,0 м 10,0 футов
Параметр скругления	Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф	Текстовая строка	Нет
Скругление по	Указывает, какой параметр используется для скругления	Текстовая строка	Длина
Параметр скругления	Задает значение длины или радиуса	Числовое, положительное	1,500 фута
Мозаичная структура скругления	Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев)	Числовое, положительное	6
Разместить облицовочный материал	Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет".	Текстовая строка	Нет
Граница откоса 1	Задает границу откоса, до которой размещается соответствующий облицовочный материал	Откос	1 : 1
Толщина материала 1	Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену.	Числовое, положительное	12 дюймов
Имя материала 1	Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев	Текстовая строка	Rip Rap (Мелкий щебень)
Граница откоса 2	Задает границу откоса, до которой размещается соответствующий облицовочный материал	Откос	2 : 1
Толщина материала 2	Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену.	Числовое, положительное	6 дюймов
Имя материала 2	Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев	Текстовая строка	Rip Rap (Мелкий щебень)
Граница откоса 3	Задает границу откоса, до которой размещается соответствующий облицовочный материал	Откос	4 : 1
Толщина материала 3	Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену.	Числовое, положительное	4 дюйма
Имя материала 3	Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев	Текстовая строка	Seeded Grass (Засеянный газон)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Макс. ширина	Может использоваться для переопределения фиксированного значения "Максимальная ширина" и привязки максимальной ширины к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Поверхность выхода на рельеф	Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности	Требуется

Выходные параметры

Параметр	Описание	Тип
Смещение выхода на рельеф	Смещение точки выхода на рельеф	Числовое
Отметка выхода на рельеф	Отметка точки выхода на рельеф	Числовое

Режим

Данный элемент конструкции используется для расчета точки выхода на рельеф в условиях выемки. При определении точки выхода на рельеф, ширина звена, оканчивающегося выходом на рельеф, сравнивается со значением "Максимальная ширина". Если значение "Максимальная ширина" превышено, точка выхода на рельеф перемещается в точку максимальной ширины на целевой поверхности. Если точка выхода на рельеф выемки не найдена, процесс повторяется для условий насыпи.

Если во время моделирования коридора названию смещения трассы в плане назначено значение "Максимальная ширина", это значение изменяется и приводится в соответствие со смещением трассы.

Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.

Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.

Работа в режиме компоновки

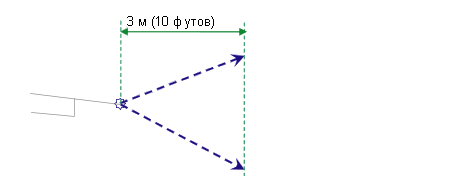

Данный элемент конструкции в режиме компоновки отображает пунктирными линиями откосы выемки и насыпи, удлиненные наружу на расстояние 3 метров или 10 футов. Звенья, оканчивающиеся выходом на рельеф, ограничиваются стрелками, направленными наружу.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

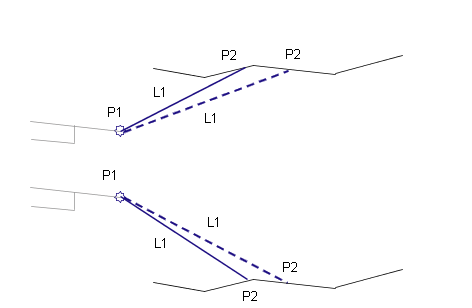

Точка, Звено или Форма	Код	Описание
P1	Отсчет Отсчет_Выемка или Отсчет_Насыпь	Точка отсчета и точка отсчета для условий выемки или насыпи
P2	Выход на рельеф Выхрельеф_Выемка или Выхрельеф_Насыпь	Точка выхода на рельеф и точка выхода на рельеф для условий выемки или насыпи
L1	Верх База отсчета
L1	Верх База отсчета Выход на рельеф Выхрельеф_Выемка	Звено, оканчивающееся выходом на рельеф, для сечения выемки
L1	Верх База отсчета Выход на рельеф Выхрельеф_Насыпь	Звено, оканчивающееся выходом на рельеф, для сечения насыпи
