Использование этого элемента конструкции позволяет автоматически применить к конструкциям различные элементы, такие как звенья общего вида, уширения, кюветы или звенья с выходом рельеф, в зависимости от наличия условия выемки или насыпи.
Элемент конструкции "УсловнаяНасыпьИлиВыемка" представляет собой элемент конструкции специального типа, называемый условным элементом конструкции. Условные элементы конструкций автоматически добавляют к конструкции заданные элементы при наличии заданных условий.
Например, если конструкция содержит элемент "УсловнаяНасыпьИлиВыемка", AutoCAD Civil 3D анализирует положение пикета, смещения и отметки элемента конструкции и определяет условие: выемка это или насыпь. Заданные значения параметров элемента конструкции "УсловнаяНасыпьИлиВыемка" определяют типы последующих элементов конструкций, которые автоматически применяются (добавляются) к конструкции в зависимости от того, выемка или насыпь проектируется.
Более подробные сведения об использовании элемента конструкции УсловнаяНасыпьИлиВыемка приведены в учебном пособии.
На следующем рисунке показано сечение конструкции коридора, состоящие из следующих объектов:
- левая и правая полосы движения
- четыре элемента конструкции "УсловнаяНасыпьИлиВыемка" (два на левой и два на правой полосе движения)
- Параметры элемента конструкции "УсловнаяНасыпьИлиВыемка", расположенного вверху слева, задают автоматическое добавление элемента конструкции "Берма" в случае, если AutoCAD Civil 3D выявляет для конструкции условие выемки.
- Параметры элемента конструкции "УсловнаяНасыпьИлиВыемка", расположенного внизу на левой полосе, задают автоматическое добавление элементов конструкций "Обочина" и "Уклон" в случае, если AutoCAD Civil 3D выявляет для конструкции условие насыпи.
- Аналогично, элемент конструкции "УсловнаяНасыпьИлиВыемка", расположенный вверху на правой полосе, предполагает добавление элемента конструкции "Кювет" при определении условия выемки, а элемент конструкции "УсловнаяНасыпьИлиВыемка", расположенный внизу на правой полосе - добавление элементов конструкций "Обочина" и "Уклон" при определении условия насыпи.
К конструкции можно добавить несколько элементов "УсловнаяНасыпьИлиВыемка", что позволяет создавать как простые, так и сложные логические условия изменения режима работы конструкций. Например, в предыдущем примере можно было добавить элемент конструкции "УсловнаяНасыпьИлиВыемка", который автоматически выходит на рельеф при заданном откосе при выявлении условия насыпи, превышающей 3 метра или другое заданное значение. Таким же образом можно добавить элемент конструкции "УсловнаяНасыпьИлиВыемка", который автоматически применяет уширение при выявлении условия насыпи, превышающей заданное значение.
При создании конструкции с использованием элементов "УсловнаяНасыпьИлиВыемка" схема конструкции, отображаемая на вкладке "Построение" в диалоговом окне "Свойства конструкции", указывает порядок обработки элементов конструкций.
При использовании элемента конструкции "УсловнаяНасыпьИлиВыемка" важно учитывать следующее:
- AutoCAD Civil 3D анализирует положение пикетов, смещений и отметок элемента конструкции относительно целевой поверхности для определения наличия условия выемки или насыпи для данного элемента конструкции.
- Если конструкция, содержащая элементы "УсловнаяНасыпьИлиВыемка", применена к модели коридора, в любом заданном пикете применяются только определенные фрагменты конструкции.
- В элементе конструкции "УсловнаяНасыпьИлиВыемка" используются целевые значения параметров, поэтому для этих элементов необходимо задать целевые значения до моделирования (формирования) коридора. Более подробные сведения об установке целей приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
- В отличие от других элементов конструкции, "УсловнаяНасыпьИлиВыемка" в режиме моделирования не создает точек, звеньев или форм.
Несколько элементов конструкции "УсловнаяНасыпьИлиВыемка"

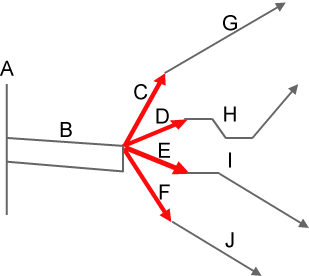

К одной точке конструкции можно добавить несколько элементов конструкции "УсловнаяНасыпьИлиВыемка". Для этих элементов конструкции "УсловнаяНасыпьИлиВыемка" может быть задано как условие выемки, так и условие насыпи, как показано на следующем рисунке.
На рисунке показана только правая сторона конструкции. В следующей таблице представлены компоненты, включенные в конструкцию на этой стороне.
| Компонент | Описание |
|---|---|
| A | Базовая линия конструкции |
| B | Элемент конструкции "Полоса движения" на правой стороне |
| C | Элемент конструкции "УсловнаяНасыпьИлиВыемка", для параметра "Тип" задано значение "Выемка". Если задано условие выемки и оно находится в диапазоне, определенном значениями минимального и максимального расстояния для элемента конструкции (С), применяется заданный тип элемента конструкции (G). |
| D | Элемент конструкции "УсловнаяНасыпьИлиВыемка", для параметра "Тип" задано значение "Выемка". Если задано условие выемки и оно находится в диапазоне, определенном значениями минимального и максимального расстояния для элемента конструкции (D), применяется элемент конструкции "Кювет" (H). |
| E | Элемент конструкции "УсловнаяНасыпьИлиВыемка", для параметра "Тип" задано значение "Насыпь". Если задано условие насыпи и оно находится в диапазоне, определенном значениями минимального и максимального расстояния для элемента конструкции (Е), применяется заданный тип элемента конструкции (I). |
| F | Элемент конструкции "УсловнаяНасыпьИлиВыемка", для параметра "Тип" задано значение "Насыпь". Если задано условие насыпи и оно находится в диапазоне, определенном значениями минимального и максимального расстояния для элемента конструкции (F), применяется заданный тип элемента конструкции (J). |
| G | Заданный тип элемента конструкции, применяемый при условиях выемки, находящихся в диапазоне между минимальным и максимальным значениями, заданными для элемента конструкции (C). |
| H | Заданный тип элемента конструкции, применяемый при условиях выемки, находящихся в диапазоне между минимальным и максимальным значениями, заданными для элемента конструкции (D). |
| I | Заданный тип элемента конструкции, применяемый при условиях насыпи, находящихся в диапазоне между минимальным и максимальным значениями, заданными для элемента конструкции (E). |
| J | Заданный тип элемента конструкции, применяемый при условиях насыпи, находящихся в диапазоне между минимальным и максимальным значениями, заданными для элемента конструкции (E). |
Предельные значения высоты выемки или насыпи определяются параметрами "Минимальное расстояние" и "Максимальное расстояние". Положение графических элементов, отображаемых при построении элемента конструкции в режиме компоновки, задается с помощью параметров "Компоновка - Ширина" и "Компоновка - Уклон".
К конструкции может применяться любое количество элементов "УсловнаяНасыпьИлиВыемка".
Присоединение
Этот элемент конструкции можно присоединить к любой точке привязки элемента конструкции или конструкции. Последующие элементы конструкции можно присоединить к конечной точке элемента "УсловнаяНасыпьИлиВыемка".
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона | Указывает, по направлению к какой стороне конструкции или коридора вставляется элемент конструкции. | Слева / Справа | Справа |
| Компоновка - Ширина | Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром "Компоновка - Уклон" позволяет задавать положение элемента конструкции "УсловнаяНасыпьИлиВыемка" и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на модель коридора. | Числовое, положительное |
3,6 м 12,0 футов |
| Компоновка - Уклон | Уклон линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром "Компоновка - Ширина" позволяет задавать положение элемента конструкции "УсловнаяНасыпьИлиВыемка" и присоединенных к нему элементов конструкции, при он сам не отображается и не оказывает влияния на модель коридора. | Числовое, положительное или отрицательное |
1:1 (выемка) -1:1 (насыпь) |
| Тип | Задает тип условия, которое используется при сравнении данного элемента конструкции с целью. | Выемка/Насыпь | Выемка |
| Минимальное расстояние | Минимальная глубина выемки или минимальная высота насыпи, необходимая для продолжения операций с элементами конструкции, присоединенными к данному элементу "УсловнаяНасыпьИлиВыемка". | Числовое, положительное или отрицательное |
0,0 м 0,0 футов |
| Максимальное расстояние | Максимальная глубина выемки или максимальная высота насыпи, необходимая для продолжения операций с элементами конструкции, присоединенными к данному элементу "УсловнаяНасыпьИлиВыемка". | Числовое, положительное |
9999,0 футов 9999,0 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
| Параметр | Описание | Статус |
|---|---|---|
| Поверхность | Поверхность, используемая для определения условия для текущего пикета, смещения и отметки: выемка или насыпь. Пикет, смещение и отметка определяются точкой привязки элемента конструкции "УсловнаяНасыпьИлиВыемка". | Требуется |
Выходные параметры
Нет.
Режим
См. описание.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции изображается линией, определяемой значениями входных параметров "Компоновка - Ширина" и "Компоновка - Уклон". Эта линия представляет собой место применения элемента "УсловнаяНасыпьИлиВыемка" в конструкции.
Коды точек, звеньев и форм
В отличие от других элемент конструкции "УсловнаяНасыпьИлиВыемка" в режиме моделирования не создает точек, звеньев или форм.
Диаграмма кодирования
На следующей диаграмме кодирования представлены точки и звенья, созданные в режиме компоновки. В режиме моделирования для этого элемента конструкции коды точек, звеньев и форм не создаются.
