ПростоеОграждение

Этот элемент конструкции формирует ограждение типа "Нью-Джерси" на поверхности дорожного полотна.

Данный элемент конструкции входит в группу элементов конструкции "Начало работы", которая используется для простого моделирования дорожного полотна и в учебных целях.

Присоединение

Точка привязки находится в центре нижней части ограждения.

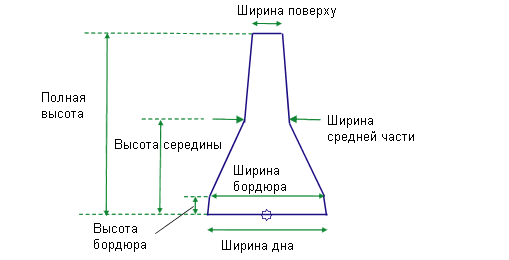

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Ширина поверху	Ширина верхней поверхности ограждения	Числовое, положительное	0,15 м 0,5 футов
Ширина средней части	Ширина средней части ограждения	Числовое, положительное	0,225 м 0,75 футов
Ширина дна	Ширина нижней поверхности ограждения	Числовое, положительное	0,6 м 2,0 фута
Полная высота	Высота до верхнего края ограждения	Числовое, положительное	0,9 м 3,0 фута
Высота середины	Высота до середины ограждения	Числовое, положительное	0,45 м 1,5 фута
Высота бордюра	Высота бордюра ограждения	Числовое, положительное	0,075 м 0,25 фута
Ширина бордюра	Ширина верхней поверхности бордюра ограждения	Числовое, положительное	0,6 м 1,9 фута

Выходные параметры

Нет.

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Режим

Элемент конструкции образует форму двухстороннего ограждения типа "Нью-Джерси" с основанием, центрированным относительно точки привязки.

Работа в режиме компоновки

В режиме размещения этот элемент конструкции прорисовывает форму ограждения в соответствии с заданными входными параметрами.

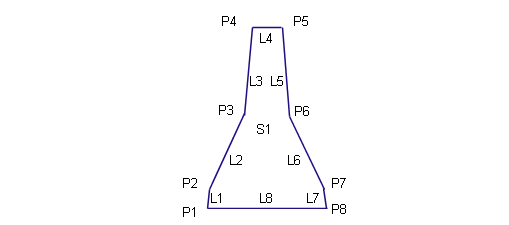

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Codes (Коды)	Описание
P1 - P8	P1, P2, ... P8
Все звенья	Ограждение
S1	Ограждение
