ПокрытиеФрезерованиеВыравниваниеОдноскатное

Данный элемент конструкции добавляет на существующее дорожное полотно без гребня или на пандус слой покрытия, который, если требуется, включает слои выравнивания и фрезерования.

Присоединение

Точка привязки расположена на кромке поверхности покрытия или кромке проектной поверхности на внутренней точке обрезки.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Расстояние до внутренней выборочной точки	Смещение внутренней выборочной точки. Точки выборки используются для расчета поперечного уклона существующего дорожного полотна. При положительном значении этого параметра выполняется вставка элемента конструкции на правую сторону коридора или с управлением базовой линией. При отрицательном значении элемент вставляется на левую сторону. Дополнительные сведения приводятся в разделе "Вставка элементов конструкции на правую и левую сторону коридора" главы "Коридоры" справочной системы "Руководство пользователя AutoCAD Civil 3D".	Числовое	0,0
Расстояние до наружной выборочной точки	Смещение наружной выборочной точки. При положительном значении этого параметра выполняется вставка элемента конструкции на правую сторону коридора или с управлением базовой линией. При отрицательном значении элемент вставляется на левую сторону. Дополнительные сведения приводятся в разделе "Вставка элементов конструкции на правую и левую сторону коридора" главы "Коридоры" справочной системы "Руководство пользователя AutoCAD Civil 3D".	Числовое	0,0
Внутренняя точка обрезки	Смещение внутренней точки обрезки, определяющее внутреннюю кромку слоя покрытия	Числовое	0,0
Наружная точка обрезки	Смещение наружной точки обрезки, определяющее наружную кромку слоя покрытия	Числовое	0,0
Параметры поперечного уклона покрытия	Поперечный уклон слоя покрытия. Значение может быть задано с помощью следующих параметров: a) соответствие по поперечному уклону внутренней выборочной точки наружной выборочной точке или b) поперечный уклон виража наружной полосы движения базовой линии трассы. В случае, если внутренние точки находятся левее наружных, используются параметры виража левой стороны; в противоположном случае - правой стороны. a) Определяется пользователем; b) Соответствие по поперечному уклону; c) Вираж наружной полосы движения.	Список вариантов выбора	Соответствие по откосу.
Откос по умолчанию	Определяет откос, задаваемый пользователем. Может также использоваться, если точки соответствия или поперечный уклон виража не возвращают присвоенного значения.	Числовое, уклон	- 2,0 %
Допустимое отклонение поперечного уклона	Допустимое значение отклонения от проектного значения "Поперечный уклон покрытия". Допустимое отклонение поперечного уклона не используется, если параметр "Поперечный уклон покрытия" задается как М (подробнее см. ниже в разделе "Режим").	Числовое, положительное	0,5%
Использовать профиль	Элемент определяет, следует фиксировать верх покрытия во внутренней точке обрезки по отметке профиля коридора или установить вертикальное размещения слоя покрытия на основе значения "Минимальная толщина слоя выравнивания".	Список вариантов выбора	Использовать минимальную толщину слоя выравнивания
Минимальная толщина слоя выравнивания (+/-)	Минимальный вертикальный зазор между существующей поверхностью и низом слоя покрытия. При положительных значениях звено нижнего края покрытия размещается над существующей поверхностью, создавая под покрытием слой "Выравнивание". При отрицательных значения звено низа покрытия размещается под существующей поверхностью, создавая слой "Фрезерование", совпадающий с участком слоя "Покрытие".	Числовое	0,100 м 0,30 фута
Толщина покрытия	Толщина слоя покрытия	Числовое, положительное	0,100 м 0,30 фута

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Существующая поверхность	Имя поверхности, определяющей существующее дорожное полотно. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности.	Требуется
Расстояние до внутренней выборочной точки	Может использоваться для переопределения фиксированного значения "Расстояние до внутренней выборочной точки" и привязки точки к смещению трассы Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до наружной выборочной точки	Может использоваться для переопределения фиксированного значения "Расстояние до наружной выборочной точки" и привязки точки к смещению трассы Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до внутренней точки обрезки	Может использоваться для переопределения фиксированного значения "Расстояние до внутренней точки обрезки" и привязки точки к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Расстояние до наружной точки обрезки	Может использоваться для переопределения фиксированного значения "Расстояние до наружной точки обрезки" и привязки точки к смещению трассы Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Ось вращения виража	Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр. Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража".	Статический (описание)
Поперечный уклон в %	Поперечный уклон, который применяется к слою покрытия.	Числовое

Параметр

Описание

Тип

Ось вращения виража

Определяет поддержку оси вращения виража элементом конструкции. Для просмотра описания параметра в окне "Свойства" наведите курсор на соответствующий параметр.

Подробные сведения приведены в разделе "Корректировка линии уклона профиля на протяжении виража".

Статический (описание)

Поперечный уклон в %

Поперечный уклон, который применяется к слою покрытия.

Числовое

Режим

Данный элемент конструкции вставляет параллельные звенья, определяющие верх и низ слоя покрытия. Звенья вставляются от точки "Смещение внутренней обрезки" до "Смещение наружной обрезки".

Поперечные уклоны покрытия

Откос поверхности "Существующая поверхность" определяется между внутренней и наружной выборочными точками. Для определения поперечного уклона слоя покрытия следует выполнить следующие шаги:

Если входной параметр "Поперечный уклон покрытия в %" задан в качестве М, то поперечный уклон покрытия соответствует поперечному уклону от внутренней выборочной точки до наружной выборочной точки.
Если входной параметр "Поперечный уклон покрытия в %" задан в качестве S, то покрытие использует поперечный уклон наружной полосы виража, определенный для трассы коридора. Если "Наружная выборочная точка" расположена с левой стороны от "Внутренней выборочной точки", то используется поперечный уклон левой стороны, в противном случае используется поперечный уклон виража на правой стороне.
Если параметру "Поперечный уклон покрытия в %" задано числовое значение, то это значение и используется.

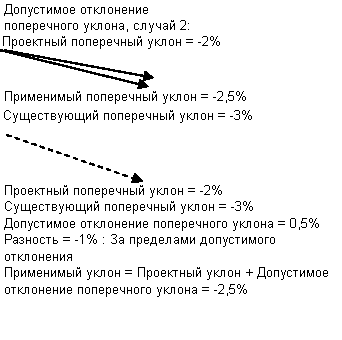

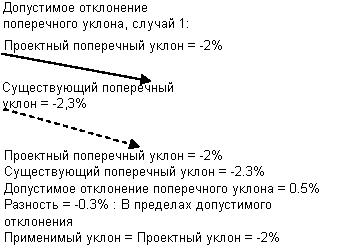

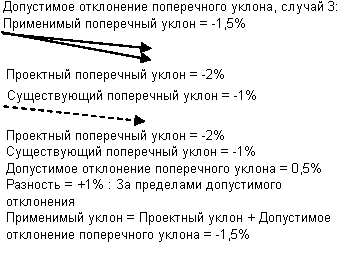

Если используется численное значение или поперечный уклон виража, поперечный уклон покрытия сравнивается с существующим поперечным уклоном между выборочными точками. Если разность превышает значение "Допустимое отклонение поперечного уклона", проектируемый откос регулируется в соответствии с допустимым значением отклонения так, чтобы обеспечить как можно большее соответствие с существующим откосом или свести к минимуму выравнивание или фрезерование. Если значение "Допустимое отклонение поперечного уклона" равно нулю, настройка поперечного уклона не выполняется.

Отметки покрытия

Отметки точек покрытия определяются следующим образом:

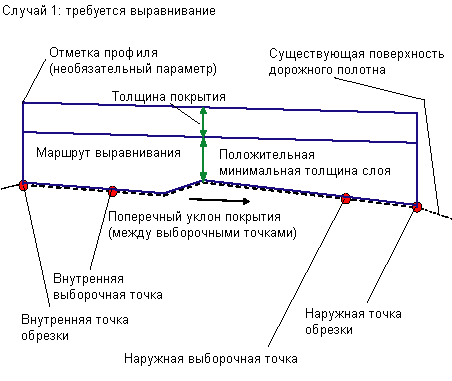

Если для параметра "Использовать профиль" установлено значение "Истина", отметка профиля коридора фиксируется по смещению "Внутренней обрезки" на верхнем крае покрытия. Покрытие расширяется по поперечному уклону покрытия до смещения "Наружной обрезки", для нижнего края покрытия вставляется параллельное звено. Все площади выше существующей поверхности и ниже нижнего края покрытия сохраняются как замкнутые формы с кодом "Уровень". Области ниже существующей поверхности и выше нижнего края покрытия сохраняются как замкнутые формы с кодом "Фрезерование".

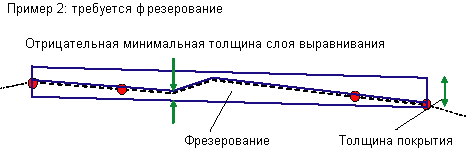

Если для параметра "Использовать профиль" установлено значение "Ложь", звено нижнего края покрытия сдвигается вертикально так, чтобы сохранить минимальную толщину слоя выравнивания выше или ниже существующей поверхности. При положительном значении минимальной толщины слоя выравнивания над существующей поверхностью и ниже нижнего края покрытия создается область выравнивания. При отрицательных значениях зазора под существующей поверхностью и над нижним краем покрытия создается область фрезерования.

Точка минимальной толщины слоя выравнивания

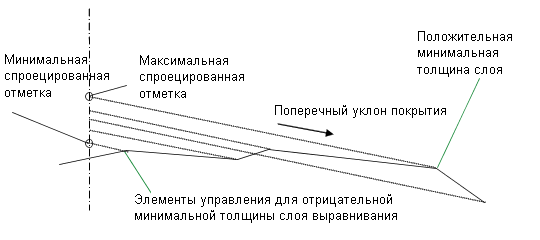

Метод определения точки с применением значения "Минимальный зазор" показан на диаграмме ниже.

Вертикальная линия проекции устанавливается с любым смещением.
Все точки на существующей поверхности между двумя точками обрезки проецируются на линию проекции по поперечному уклону покрытия.
Точка на самой высокой отметке на линии проекции является контрольной точкой для положительного значения "Минимальная толщина слоя выравнивания". Точка на самом низком уровне является контрольной точкой для отрицательного значения "Минимальная толщина слоя выравнивания".

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает слой покрытия, размещенный на любой удобной точке привязки с поперечным уклоном -2%.

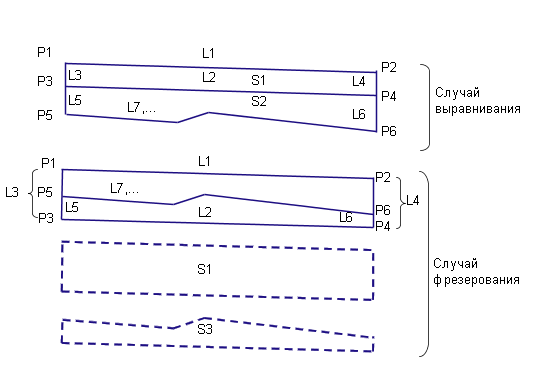

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1, P2	КП	Кромки покрытия на проектной поверхности
P3, P4	КП_Покрытие	Кромки нижнего края покрытия
L1	Верх, Покрытие	Верхний край покрытия
L2, L3, L4	Покрытие	Звенья покрытия. Следует обратить внимание на то, что L3, L4 выполнены от нижнего к верхнему краю покрытия в обеих случаях - "Выравнивание" и "Фрезерование"
L5, L6	Уровень Фрезерование	Для случая "Выравнивание" Для случая "Фрезерование"
S1	Покрытие	Площадь между верхним и нижним краями покрытия. Эта область перекрывает область фрезерования (S3) в случае "Фрезерование", см. "Диаграмму кодирования" ниже.
S2	Уровень	Область над существующей поверхностью и под нижним краем покрытия (случай "Выравнивание")
S3	Фрезерование	Область под существующей поверхностью и над нижним краем покрытия (случай "Фрезерование"). Данная зона перекрывает область "Покрытие", см. "Диаграмму кодирования" ниже.
