УклонЗемельногоУчастка

Этот элемент конструкции используется для профилирования участков по линии полосы отвода.

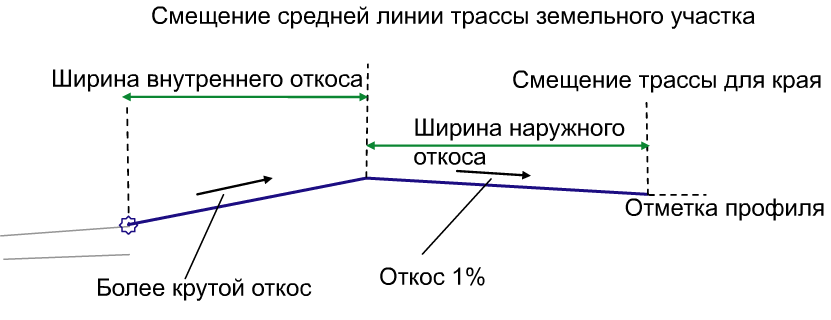

На следующем рисунке приведен пример этого элемента конструкции, используемого, когда отметка целевого профиля на гребне участка находится выше точки привязки.

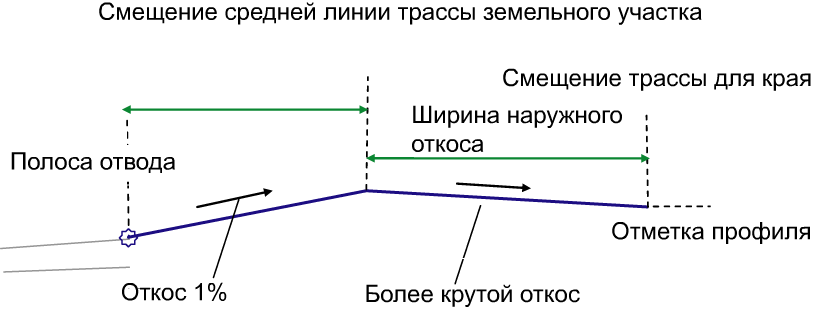

На следующем рисунке приведен пример этого элемента конструкции, используемого, когда точка привязки находится выше отметки целевого профиля на гребне участка.

Присоединение

Точка привязки находится на внутреннем крае полосы движения на конечной поверхности.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которую требуется разместить элемент конструкции.	Слева / Справа	Справа
Ширина внутреннего откоса	Ширина внутреннего откоса участка.	Числовое, положительное	3,6 м 12,0 футов
Ширина наружного откоса	Ширина наружного откоса участка.	Числовое, положительное	3,6 м 12,0 футов
Минимальный откос	Минимальный откос для наружной части участка.	Числовое, положительное	1 %

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Смещение середины	Может использоваться для переопределения фиксированного значения параметра "Ширина внутреннего откоса" путем привязки средней линии земельного участка к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Смещение края	Может использоваться для переопределения фиксированного значения параметра "Ширина наружного откоса" путем привязки конечной линии земельного участка к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно
Отметка края	Может использоваться для переопределения фиксированного значения параметра "Отметка" путем привязки конечной линии земельного участка к отметке. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Требуется

Выходные параметры

Нет.

Режим

Конструирование уклона участка начинается от полосы отвода и, как и при использовании элемента конструкции ПростаяПереходнаяПолоса, фиксируется уклон, изменяя смещение к середине участка при значении откоса по умолчанию, равном 1%. Значение откоса может быть введено пользователем. На середину участка будет помещена трасса без профиля. Таким образом, конструкция будет звеном от полосы отвода до этой трассы посередине участка с откосом в 1%. Затем трасса посередине участка соединяется с его задним краем, имеющим фиксированное значение отметки, например, 74,00 фута. Также необходимо сохранить минимальный откос в 1% на задней половине участка. Поэтому здесь необходимо использовать правило, определяющее, что если передняя часть поверхности участка при откосе 1% не допускает использование минимального откоса в 1% для его задней половины, то в этом случае значение откоса для задней половины поверхности участка должно быть изменено до 1%, а передней половине придана большая крутизна.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает полосу в соответствии со значениями входных параметров. Он использует 1% в качестве большего значения откоса.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Гребень	Гребень дорожного полотна на конечной поверхности
P2	Отсчет	точка отсчета для земельного участка
L1, L2	Верх	Проектная поверхность.
