ЗвеноПоОткосуКПоверхности

Данный элемент конструкции представляет собой элемент конструкции общего назначения, используемый для удлинения звена при заданном откосе от точки вставки до ближайшего пересечения с целевой поверхностью.

Присоединение

Точка привязки расположена в начале звена.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Использовать поперечный уклон виража	Определяет использование поперечного уклона виража	Список вариантов выбора	Нет
Направление откоса	Определяет направление откоса звена: от гребня или к гребню	Список вариантов выбора	От гребня
Откос	Откос звена в %	Числовое	2 (%), (или 2:1)
Условие добавления звена	Указание на необходимость добавления звена для выемки, насыпи или для выемки и насыпи	Список вариантов выбора: a) Выемка и насыпь; b) Только выемка; c) Только насыпь	Выемка и насыпь
Коды точек	Список кодов поверхностей, которые можно назначить внешнему краю звена	Строка с разделителями-запятыми	P2
Коды звеньев	Список кодов, которые можно назначить звеньям	Строка с разделителями-запятыми	Верх, База отсчета
Пропустить звено	Этот параметр определяет добавление или удаление звенев поверхности.	Да / Нет	Нет

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Параметр	Описание	Статус
Целевая поверхность	Имя поверхности, к которой выполняется привязка звена. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности.	Требуется

Выходные параметры

Параметр	Описание	Тип
Начальное смещение	Положительное или отрицательное начальное смещение звена	Числовое
Начальная отметка	Отметка начала звена	Числовое
Конечное смещение	Положительное или отрицательное смещение конца звена	Числовое
Конечная отметка	Отметка конца звена	Числовое

Режим

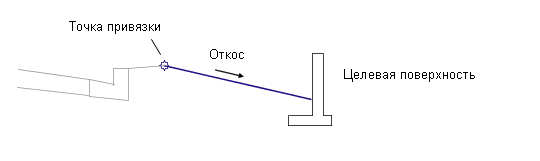

Звено при заданном откосе удлиняется влево или вправо от точки привязки до пересечения с целевой поверхностью.

По умолчанию звено выемки или насыпи добавляется от точки привязки до целевой поверхности. Если необходимо добавить звено только в условиях выемки или насыпи, следует указать соответствующее значение для свойства "Условие добавления звена" данного элемента конструкции. Если требуется, чтобы звено выемки и звено насыпи имели различные значения откоса, этот элемент конструкции необходимо добавить дважды в одну и ту же точку привязки - один раз для условия "Только выемка", а другой раз - для условия "Только насыпь", с указанием требуемых значений откоса.

Этот элемент конструкции включает дополнительный входной параметр "Использовать поперечный уклон виража", позволяющий указывать использование значения поперечного уклона виража для обочины. Для параметра можно выбрать следующие значения: a) Поперечный уклон наружной обочины, b) Поперечный уклон внутренней обочины, c) Поперечный уклон наружной полосы движения , d) Поперечный уклон внутренней полосы движения или e) Нет. По умолчанию установлено значение "Нет".

Работа в режиме компоновки

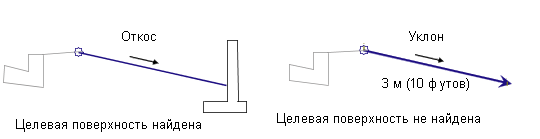

Данный элемент конструкции в режиме компоновки используется для поиска пересечения звеном целевой поверхности, если целевая поверхность была вставлена с помощью предыдущего элемента конструкции. При определении пересечения звено отображается с заданным откосом к поверхности. В противном случае звено отображается с заданным откосом наружу на расстояние по горизонтали 3 метра или 10 футов с ограничением стрелками, направленными наружу.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание

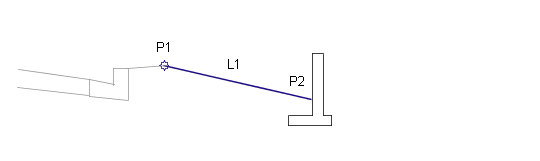

L1	Выхрельеф_Выемка	При добавлении звена для выемки.
L1	Выхрельеф_Насыпь	При добавлении звена для насыпи.

Прим.:

При необходимости можно с помощью входных параметров, указанных для данного элемента конструкции, добавить другие коды для точек и звеньев.
